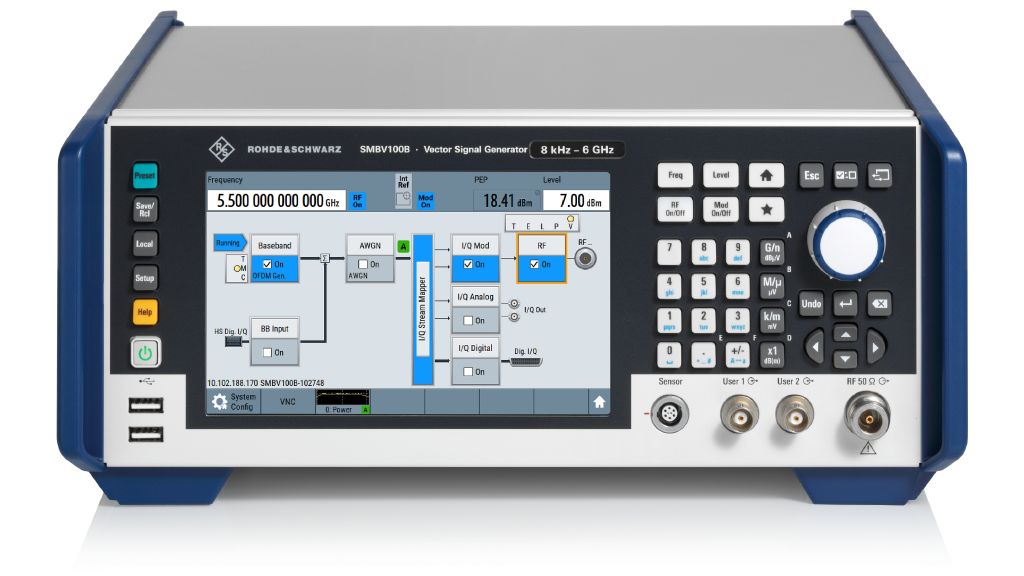

羅德與施瓦茨信號發生器使用經驗分享-R&S技術服務中心
以下是一份關於羅德與施瓦茨（Rohde & Schwarz, R&S）信號發生器的實用使用經驗分享，涵蓋常見型號（如 SMW200A、SMBV100B、SMCV100B、SGS100A 等）的操作技巧、易錯點、性能優化建議及典型應用場景，適用於工程師、測試人員和科研用戶。
一、選型與定位：

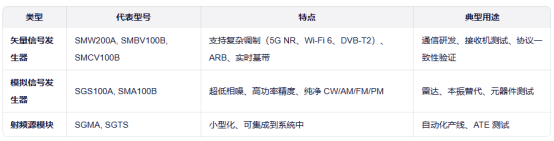

R&S 信號源分三大類，用途差異大：
✅ 經驗：不要用 SMCV100B 做超低相噪測試（它不是為這個設計的），也不要拿 SGS100A 輸出 5G NR 信號（無基帶）。
二、高頻使用技巧（以矢量信號源為例）
1. 基帶模式選擇：實時 vs ARB
實時模式（Real-time）
優點：參數可隨時修改（如調製階數、濾波器滾降），適合調試
缺點：僅支持標準信號（3GPP、IEEE 標準）
經驗：做 5G NR 測試時，用實時模式快速切換 MCS 和帶寬，效率極高。
ARB 模式（非實時）
優點：可加載任意 IQ 波形（.wv, .mat, .csv）
缺點：一旦加載，無法修改調製參數
經驗：用 MATLAB 生成自定義雷達脈衝，導出為 .wv 文件，通過 WinIQSIM2 或直接 USB 傳入儀器。
注意：SMCV100B 內存僅 64 MSa（標配），長波形需啟用 HDD Streaming，但采樣率會降至 ≤75 MHz。
2. 功率校準與平坦度補償
開啟 “Leveling Mode → Internal” 可自動補償頻率響應（依賴內部校準表）。
對於寬帶信號（如 800 MHz 帶寬 5G），務必啟用 “Frequency Response Compensation”（需預存校準數據）。
經驗：在 28 GHz 輸出時，若未補償，邊緣子載波可能比中心低 3–5 dB！
3. 多通道同步（SMW200A 獨有）
支持 2–8 通道獨立或相幹輸出。
關鍵設置：
所有通道共用 10 MHz Ref In
啟用 “Multi-channel Sync” 菜單
使用 “Trigger Delay” 實現 ns 級時序對齊
應用：MIMO OTA 測試、波束成形驗證。

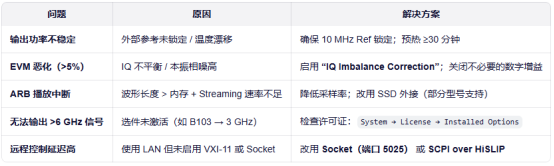

三、常見“踩坑”與避坑指南
經驗：用 *OPC? 查詢操作完成狀態，避免 SCPI 指令堆積導致死鎖。
四、自動化與遠程控製建議
推薦接口：LAN（優於 USB/GPIB）
協議選擇：
簡單控製：SCPI over TCP Socket（端口 5025）
高吞吐：HiSLIP（R&S 專用高速協議）
五、維護與校準建議
日常維護：
避免輸出 > +30 dBm 到 50Ω 負載（除非確認支持）
長期不用時，每月開機一次，防止電解電容老化
校準周期：
功率精度：建議 1 年校準一次
相位噪聲/頻譜純度：2 年（若用於計量級測試則 1 年）

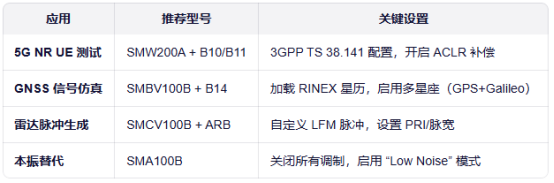

六、典型應用場景速查
R&S 信號發生器以高可靠性、豐富選件和深度可編程性著稱，但功能複雜，初期學習曲線較陡。建議：
先明確測試需求，再選對型號；
善用 “Preset” 按鈕恢複默認狀態；
複雜場景優先使用 R&S 官方 Application Notes；
遇到問題，先查 SYST:ERR?，再看日誌。
