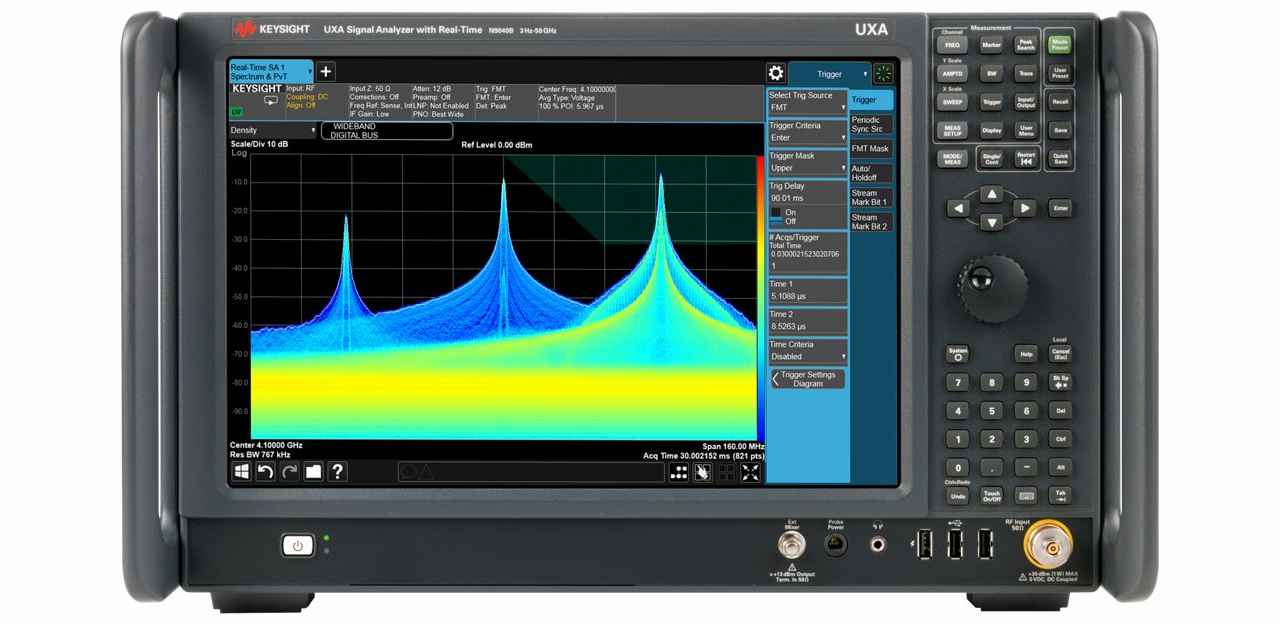

是德科技（Keysight Technologies）的頻譜分析儀是射頻和無線測試領域的行業標準設備。將其與計算機連接，可以極大擴展設備功能，實現自動化測試、數據分析和遠程控製。本文將為您提供從基礎連接到高級應用的完整指南。

一、連接前的準備工作

了解您的設備接口

是德頻譜儀通常配備多種接口選項，了解您的設備配置是成功連接的第一步：

LAN/Ethernet接口：最常用的連接方式，支持遠程控製和高速數據傳輸

USB接口：即插即用，適合快速連接和簡單控製

GPIB接口：傳統但穩定的工業標準接口

其他接口：如VGA、HDMI（主要用於顯示輸出）

軟件準備清單

Keysight IO Libraries Suite：必備的通信軟件套件

儀器專用軟件：如Signal Studio、89600 VSA軟件等

操作係統兼容性檢查：確保計算機係統與軟件版本兼容

二、主要連接方法詳解

1. 通過LAN網絡連接（推薦）

步驟一：物理連接

使用標準網線連接頻譜儀的LAN端口和計算機的網口

或通過路由器/交換機將兩者接入同一局域網

步驟二：網絡配置

在頻譜儀前麵板選擇【System】>【I/O Config】>【LAN Settings】

配置IP地址（可選擇自動獲取或手動設置靜態IP）

確保頻譜儀與計算機在同一IP網段

步驟三：計算機設置

配置計算機的IP地址，使其與頻譜儀在同一子網

暫時關閉防火牆或添加相應例外規則

步驟四：驗證連接

打開Keysight Connection Expert軟件

點擊“查找儀器”功能，軟件將自動搜索網絡中的儀器

確認儀器狀態顯示為“已連接”

2. 通過USB連接

優勢：設置簡單，無需網絡配置

步驟：

使用高品質USB線纜連接頻譜儀和計算機

係統將自動識別新硬件

安裝必要的驅動程序

在Connection Expert中確認連接

3. 通過GPIB連接

適用場景：傳統測試係統、高可靠性工業環境

連接方式：

直接連接：計算機需配備GPIB接口卡

轉換器連接：使用GPIB-USB或GPIB-LAN轉換器

三、軟件配置與設置

Keysight IO Libraries Suite配置

成功連接硬件後，軟件配置至關重要：

安裝與更新：確保安裝最新版本的IO Libraries Suite

Connection Expert使用：這是管理儀器連接的核心工具

VISA地址識別：了解不同接口的VISA地址格式

LAN連接：TCPIP::[IP地址]::INSTR

USB連接：USB0::[廠商ID]::[型號代碼]::[序列號]::INSTR

遠程控製軟件設置

Keysight Command Expert：圖形化SCPI命令生成工具

MATLAB儀器控製工具箱：適合複雜算法和處理

LabVIEW驅動程序：圖形化編程環境集成

四、實際應用與場景

遠程監控與數據記錄

將頻譜儀連接到計算機後，您可以：

遠程監控頻譜變化，無需一直在儀器旁值守

自動記錄測試數據，創建長期趨勢分析

設置報警閾值，當信號異常時自動通知

自動化測試係統

計算機連接使得構建自動化測試係統成為可能：

編寫腳本自動執行重複測試任務

批量測試多個設備或頻段

自動生成測試報告和數據分析

教育與培訓應用

講師可以實時向學生展示頻譜儀操作

學生可以通過自己的計算機遠程操作儀器

記錄實驗過程和數據用於後續分析

多儀器同步測試

連接計算機後，可以輕鬆實現：

頻譜儀與信號源同步控製

構建完整的射頻測試係統

多台儀器協同工作，提高測試效率

五、常見問題與故障排除

連接失敗常見原因及解決

網絡連接問題

檢查網線是否正常

確認IP地址設置正確

嚐試ping命令測試連通性

軟件配置問題

重新安裝IO Libraries Suite

檢查防火牆和安全軟件設置

更新儀器固件

硬件接口問題

更換連接線纜

嚐試不同的接口類型

檢查儀器接口是否損壞

性能優化建議

數據傳輸優化

使用LAN接口進行大數據傳輸

優化數據格式和傳輸設置

合理設置緩衝區大小

通信穩定性提升

使用高質量的連接線纜

避免電磁幹擾嚴重的環境

定期維護和更新係統
