Keysight是德科技E5070B矢量網絡分析儀如何設置匹配電路
在使用矢量網絡分析儀測量射頻器件（如天線、濾波器、放大器）時，被測件（DUT）和測量係統之間的阻抗不匹配會引起反射，導致測量結果失真。為了減小這種影響，有時會在網絡分析儀端口和 DUT 之間插入匹配網絡。
E5070B同樣具有匹配電路仿真功能，從而在測試端口上模擬添加一個匹配電路，以分析或優化被測器件的阻抗匹配性能。
操作步驟是：

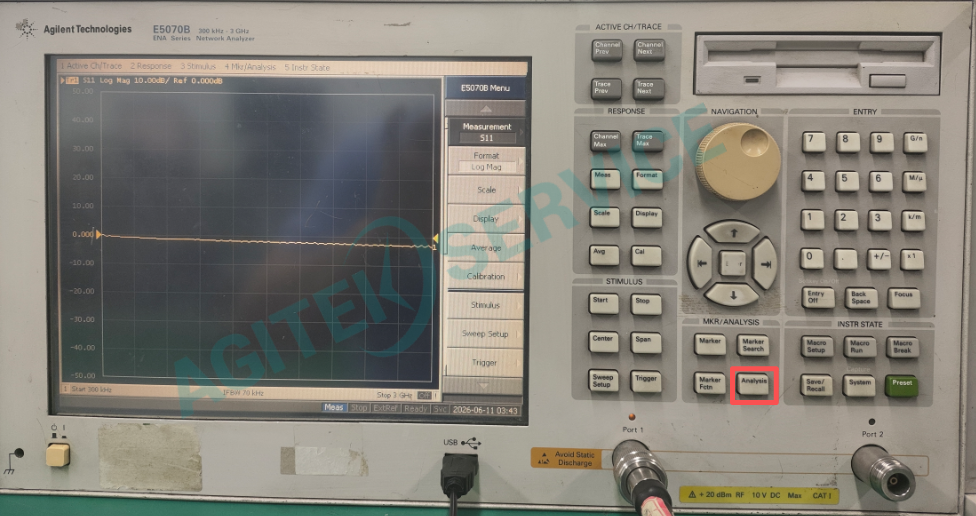

l Analysis，進入分析模式

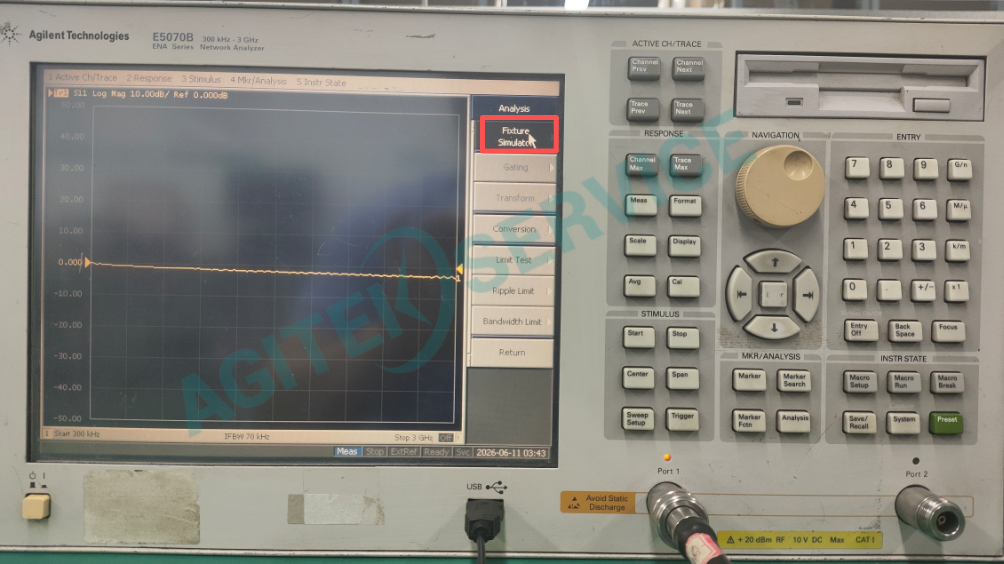

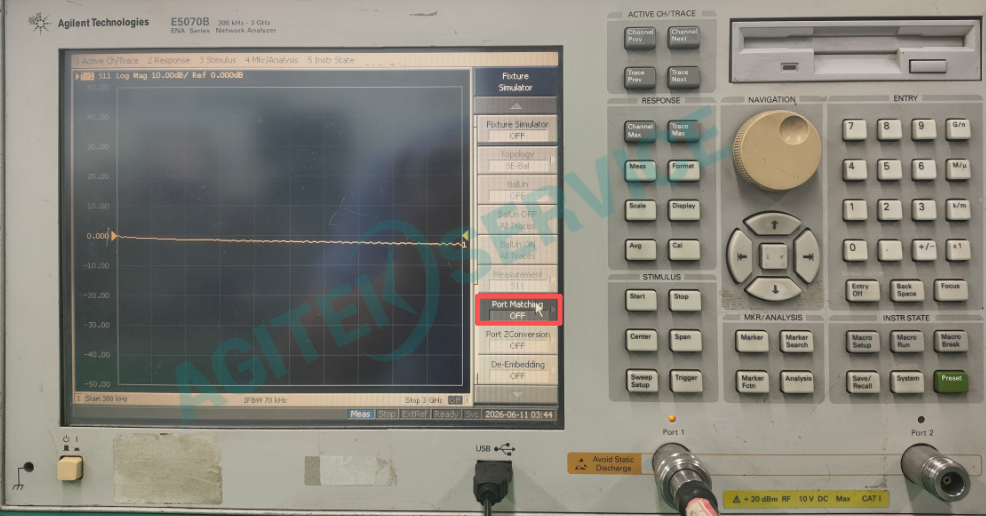

l Fixture Simulator > Port Matching >Select Port，選擇“夾具模擬器”中的“端口匹配”功能，然後選擇要添加匹配電路的端口（如Port 1或Port 2）

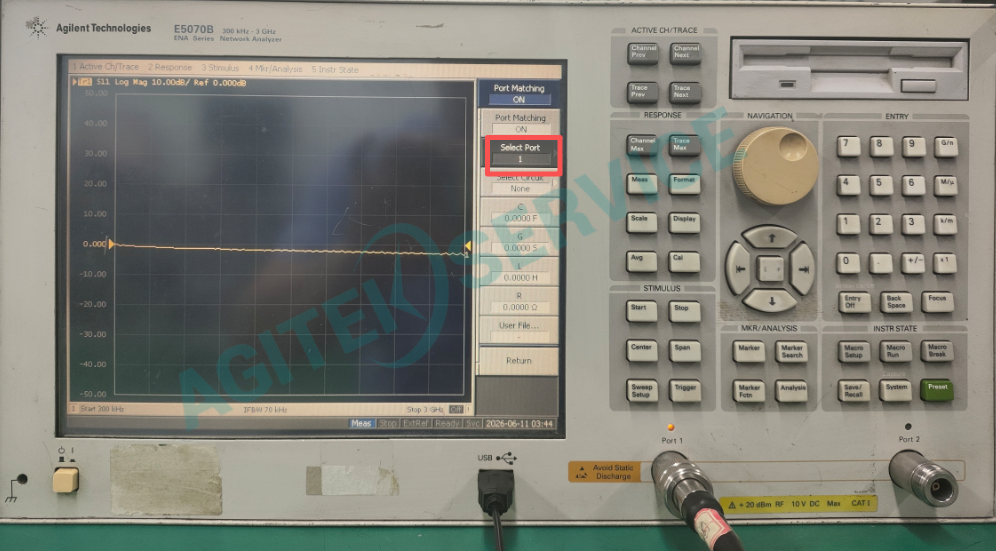

l Select Port，具體選擇是哪個端口（Port 1 或 Port 2）上添加匹配電路
l Click Select Circuit，選擇要使用的匹配電路拓撲結構
l Select a matching circuit model，從提供的多種匹配電路模型中選擇一種

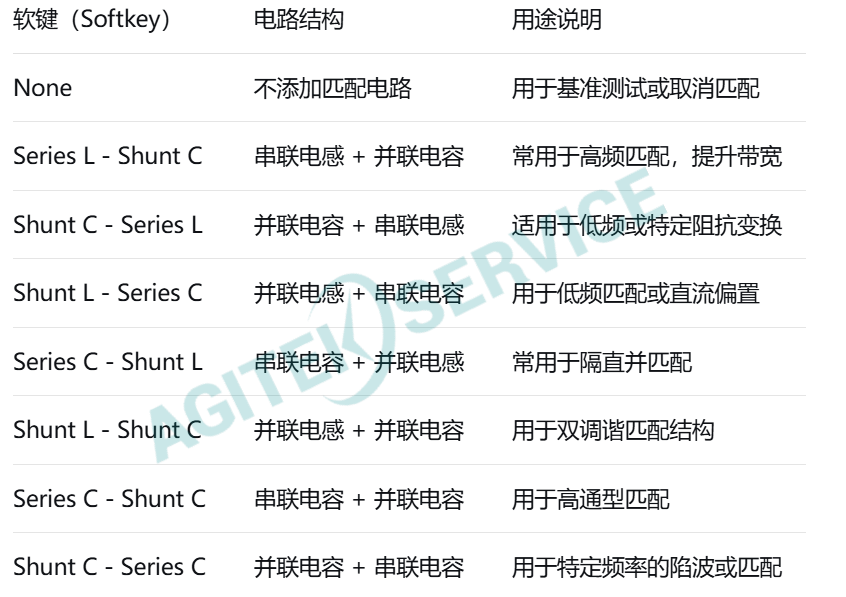

對應的電路模擬模型如下：
借助 E5070B 的端口匹配仿真功能，無需額外搭建實物匹配電路，就能快速完成不同拓撲結構的匹配效果驗證，大幅簡化射頻阻抗匹配的調試流程。操作人員可根據測試頻段、器件特性靈活選用對應電路模型，有效規避阻抗失配帶來的測量誤差，提升射頻器件測試數據的準確性與工作效率，該功能也成為射頻研發、產線檢測場景中實用的輔助工具。
