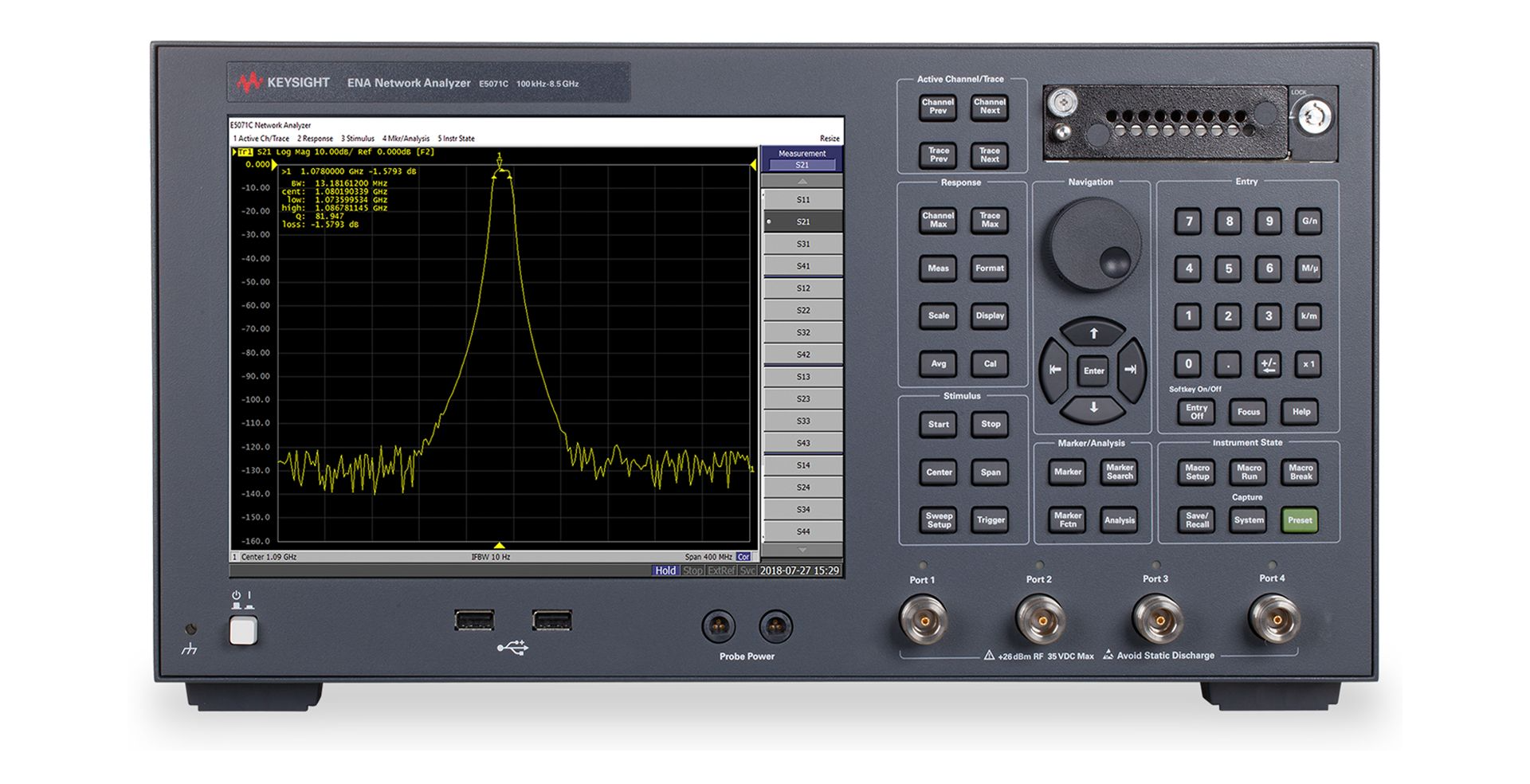

是德科技矢量網絡分析儀E5071C設置多個窗口以及多條跡線步驟
深夜福利AV在使用矢量網絡分析儀的時候，屏幕默認的是隻有這一個窗口，一條S11測試跡線，那麽深夜福利AV有時需要一次性測試多個參數，就需要深夜福利AV設置多個窗口以及多條跡線，這個該如何設置呢？
深夜福利AV今天來用E5071C演示一下。
深夜福利AV今天來測試這根同軸線纜的參數，深夜福利AV將被測線纜接到儀器的端口。
因為今天隻演示這個功能，深夜福利AV就不使用校準件校準矢網了，在正式的測試中，在測試前需要對設備進行校準。具體的校準方法大家可以去看深夜福利AV之前發布的視頻。
深夜福利AV下麵來設置多條跡線。首先點擊display，然後這裏有一個number of trace的選項，深夜福利AV點擊它，將這裏設置跡線數量為3，深夜福利AV可以看到設備左上角現在有三個trace的標識，默認都是測試S11。
下麵點擊allocate trace分配跡線，點擊以後，深夜福利AV發現會有很多不同的顯示類型，可供深夜福利AV進行選擇。深夜福利AV點擊選擇其中一個三窗格的顯示，此時，屏幕顯示了三個窗格，每個窗口內分別有一個trace。
下麵深夜福利AV來分別選擇這幾個窗格的trace進行設置，點擊trace prev和trace next可以切換跡線。
切換到對應的跡線以後，深夜福利AV分別設置跡線的測試參數和格式。
三個trace，點擊meas和format按鍵，將它們分別設置為：
S11：SWR。顯示測試線的駐波比。
S21：log mag。顯示測試線的插損。
S11：smith R+jx。顯示測試線的史密斯圓圖，得到它的阻抗信息。
然後現在深夜福利AV就可以在屏幕中，得到被測線纜的這三個信息，如果要測試其他的參數，設置的方法也是類似的。
以上就是矢量網絡分析儀E5071C設置多個窗口以及多條跡線步驟，如果您在設置過程中遇到問題，歡迎谘詢深夜福利AV，深夜福利AV測試科技提供是德網絡分析儀的免費技術支持18682985902（同微信）
