ITECH艾德克斯IT8511A+可編程直流電子負載如何關閉補償功能
最近有客戶谘詢深夜福利AV，說他們有一台艾德克斯的IT8511A+可編程直流電子負載，在使用過程遇到了操作問題，想關閉補償功能，不知道如何操作，於是來谘詢深夜福利AV尋求技術支持。
首先深夜福利AV先介紹一下這個直流電子負載的補償功能是什麽，這個功能全稱是遠端補償功能。遠端補償功能有兩個方麵的作用，一是在測試過程中補償導線壓降，當電子負載與待測設備（DUT）距離較遠時，連接導線的電阻會導致負載端電壓低於DUT實際輸出電壓。遠端補償通過額外接入Sense端子直接測量DUT輸出端的電壓，確保負載以真實電壓為準進行工作。二是提高測試精度，避免因大電流或長導線造成的功率損耗影響測試結果，尤其在大電流、低電壓測試中至關重要。通過遠端補償功能幫助深夜福利AV簡化測試配置，增強係統穩定性，幫助深夜福利AV兼容更複雜的測試環境。

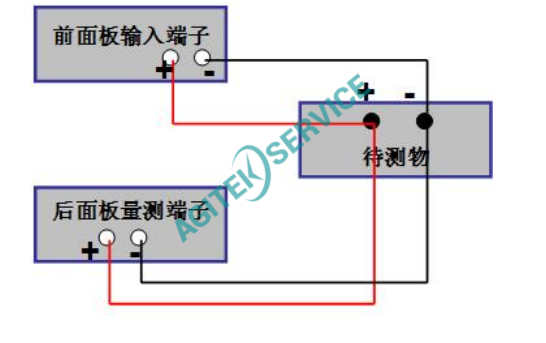

IT8511A+的遠端補償功能是在配置菜單裏麵進行設置，通過按藍色shift按鍵+9(config)，調出配置菜單，通過移動光標選擇SENSE，進入後可選擇ON打開遠端補償功能或者OFF關閉遠端補償功能。需要注意的是打開遠端補償功能後，需要將後麵板量測端子連接到待測設備（DUT）兩端，如下圖所示
以上就是本期關於IT8511A+補償功能的全部內容了。如果您在艾德克斯電子負載的使用過程中遇到問題，歡迎谘詢深夜福利AV，深夜福利AV測試科技提供艾德克斯電子負載的免費技術支持18682985902（同微信）
