Keysight是德科技N9020A頻譜分析儀信道功率測量方法
今天深夜福利AV來介紹一下頻譜分析儀的信道功率測量功能，在無線通信和廣播係統傳輸信號時，通常會為信號分配特定的頻率範圍或信道。信道功率是在定義的信道帶寬內的所有功率總和，大部分的信號功率應保持在分配的信道內。針對無線通信服務中，信道功率測量非常常見。
下麵深夜福利AV就來演示一下信道功率的操作方法，深夜福利AV用一個信號發生器模擬一個基站，打開W-CDMA模式，輸出一個頻率為1GHz,功率為-10dBm信號,用N9020A頻譜分析儀來測試一下。
首先深夜福利AV點擊頻譜分析儀前麵板模式選擇“Mode”鍵，此時頻譜儀屏幕右側會出現一列模式選項，深夜福利AV選擇“Spectrum Analyzer”對應按鍵，進入頻譜測量模式。點擊“Mode Setup”鍵，設置Radio Std→3GPP W-CDMA→Device(MS).
接下來深夜福利AV點擊按鍵矩陣中左下角的“Meas”測量按鍵，頻譜儀屏幕右側會出現一列測試選項，深夜福利AV選擇“Channel Power”測量，進入信道功率測量界麵。點擊按鍵矩陣上的“Meas Setup”鍵，頻譜儀屏幕右側出現一列檢測設置項，深夜福利AV點擊“Integ BW”，設置深夜福利AV要測量功率的帶寬，

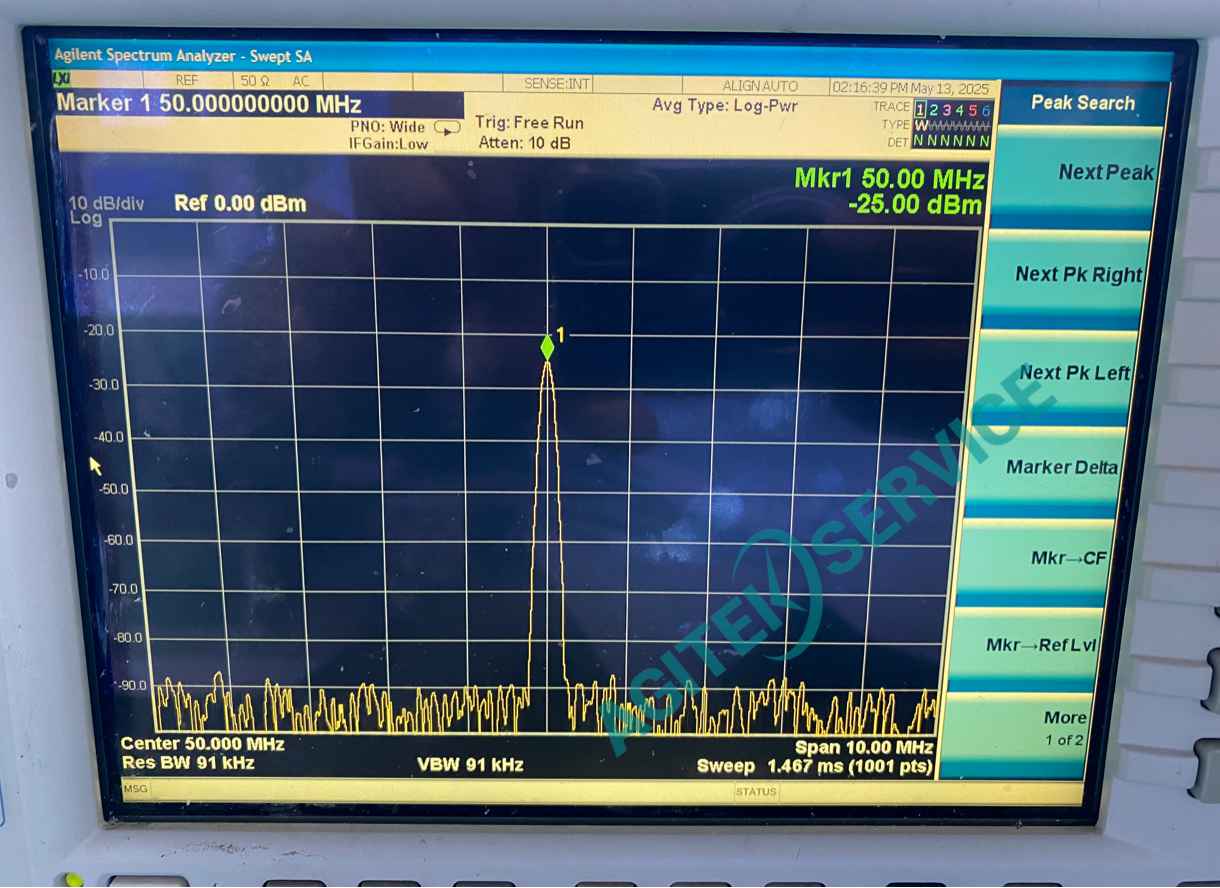

最後深夜福利AV根據被測信號設置頻譜儀掃描中心頻率、掃寬和參考電平。打開信號發生器輸出，此時深夜福利AV看到頻譜儀顯示出來結果圖形和測量的信道功率，左下角顯示所測信號的功率，顯示格式為“XXdBm/XMHz”。代表XMHz內的總功率。
如果您在是德科技N9020A頻譜分析儀的使用過程中遇到問題，歡迎來谘詢深夜福利AV，深夜福利AV測試科技提供是德頻譜儀的免費技術支持18682985902（同微信）
