Keysight是德科技頻譜分析儀占用帶寬測量操作方法
今天給大家介紹一下頻譜分析儀的占用帶寬測量功能，占用帶寬是一個衡量信號頻譜寬度的重要參數，用於描述信號在頻域上的分布情況，測量占用帶寬在無線通信中非常重要，因為直接影響頻譜資源的利用效率和信道間的幹擾情況。

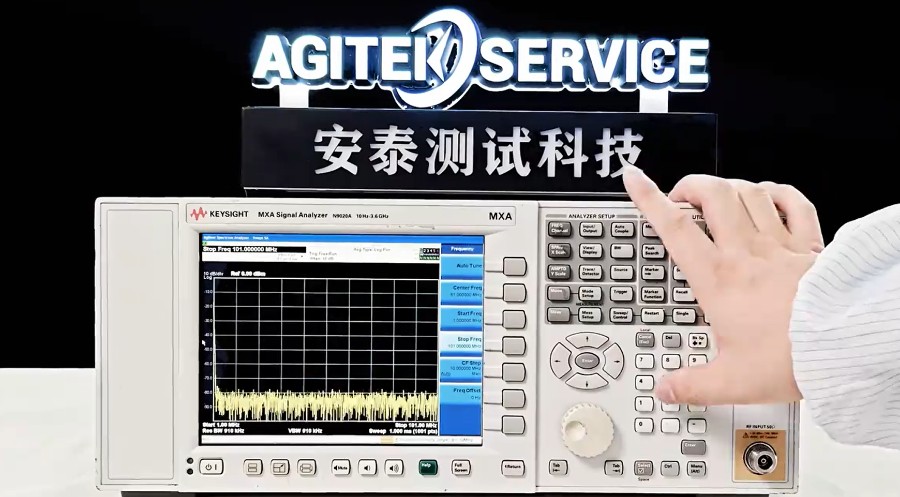

下麵深夜福利AV就來演示一下占用帶寬測量的操作方法，深夜福利AV用一個信號發生器模擬一個基站，打開W-CDMA模式，輸出一個頻率為1GHz,功率為-10dBm信號,用N9020A頻譜分析儀來測量一下。
首先深夜福利AV點擊頻譜分析儀前麵板模式選擇“Mode”鍵，此時頻譜儀屏幕右側會出現一列模式選項，深夜福利AV選擇“Spectrum Analyzer”對應按鍵，進入頻譜測量模式。點擊“Mode Setup”鍵，設置Radio Std→3GPP W-CDMA→Device(MS).
接下來深夜福利AV設置中心頻率為1GHz，接下來深夜福利AV點擊按鍵矩陣中左下角的“Meas”測量按鍵，頻譜儀屏幕右側會出現一列測試選項，深夜福利AV選擇“Occupied BW”占用帶寬測量，此時屏幕下方就會出現測量顯示界麵，顯示測量信號的占用帶寬、信號總功率等參數，深夜福利AV也可以在“Meas Setup”裏麵設置深夜福利AV測量信號占總信號的比值，進一步測量信號占用帶寬。
以上就是頻譜分析儀的占用帶寬測量功能操作方法，如果您在頻譜儀的使用過程中遇到問題，歡迎谘詢深夜福利AV，深夜福利AV測試科技提供是德頻譜分析儀的免費技術支持18682985902（同微信）
