送修數據采集器時，工程師最怕聽到的描述是“壞了，您給看看”——沒現象、沒報錯、沒複現條件，排查全靠猜。這篇文章把34970A、34972A、34980A三個主力型號在實際維修中遇到的典型故障、排查路徑和維修注意事項梳理出來，方便你在送修前把問題說清楚，也幫維修工程師更快定位。

一、三個型號的硬件差異直接影響維修思路

雖然外觀看著像，但內部架構和易損件差別不小：

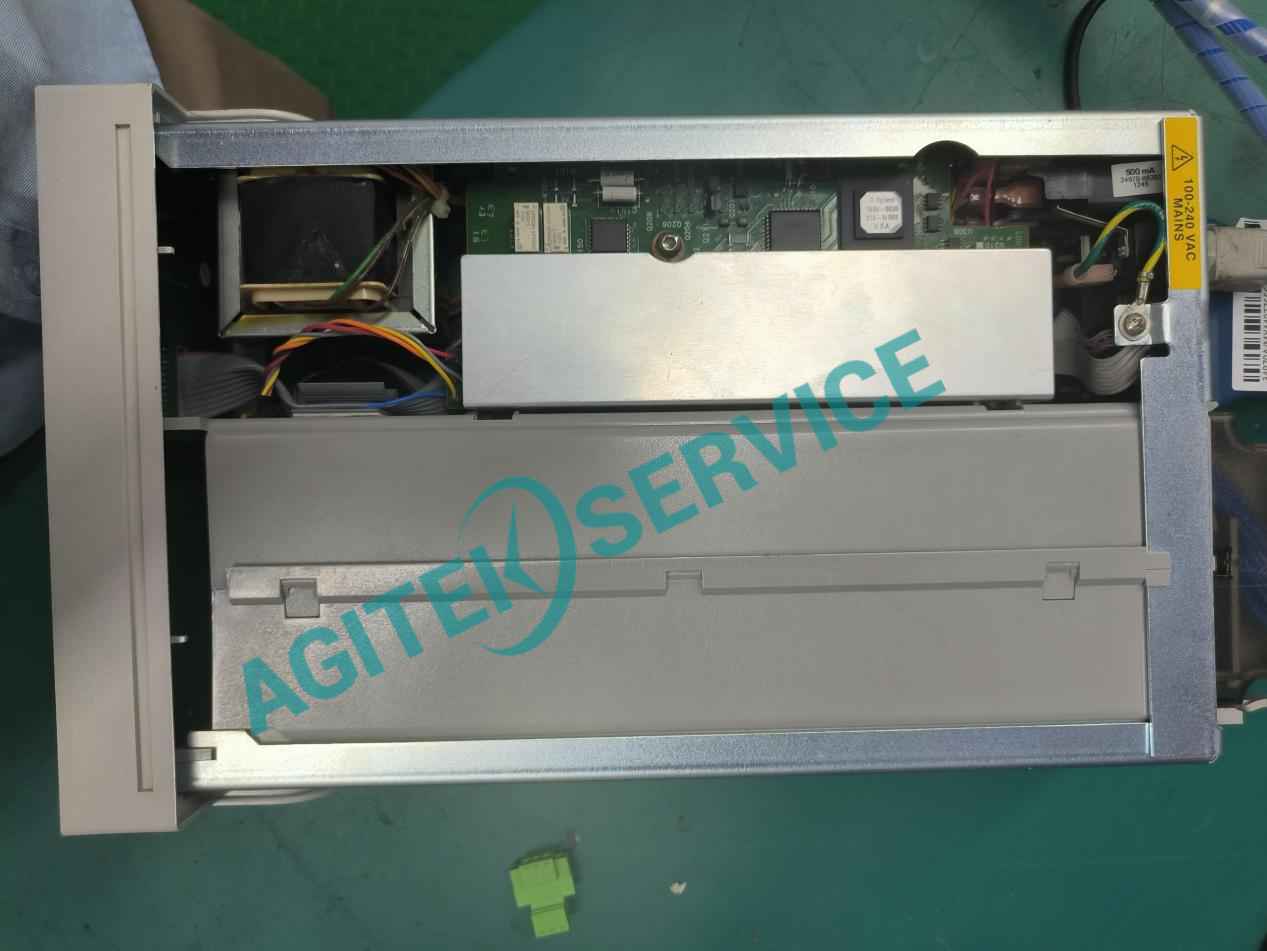

34970A：3插槽主機，內置6.5位DMM，GPIB+RS-232接口，存儲是易失性的（斷電丟數據）。主板、電源板、VFD顯示屏、按鍵編碼器是常見故障點。

34972A：3插槽，硬件與34970A大部分通用，但接口換成USB+LAN，存儲改為非易失性。多了網絡控製和後台進程，電源管理和主板邏輯更複雜，LAN口燒壞、USB識別異常比34970A更常見。

34980A：8插槽模塊化平台，配21種可選模塊，內置DMM，掃描速度更高。故障往往不隻在主機，更多出在插入式模塊（繼電器卡住、通道短路、矩陣切換異常）。維修時需要主機和模塊分開排查。

二、按故障現象分類的排查建議

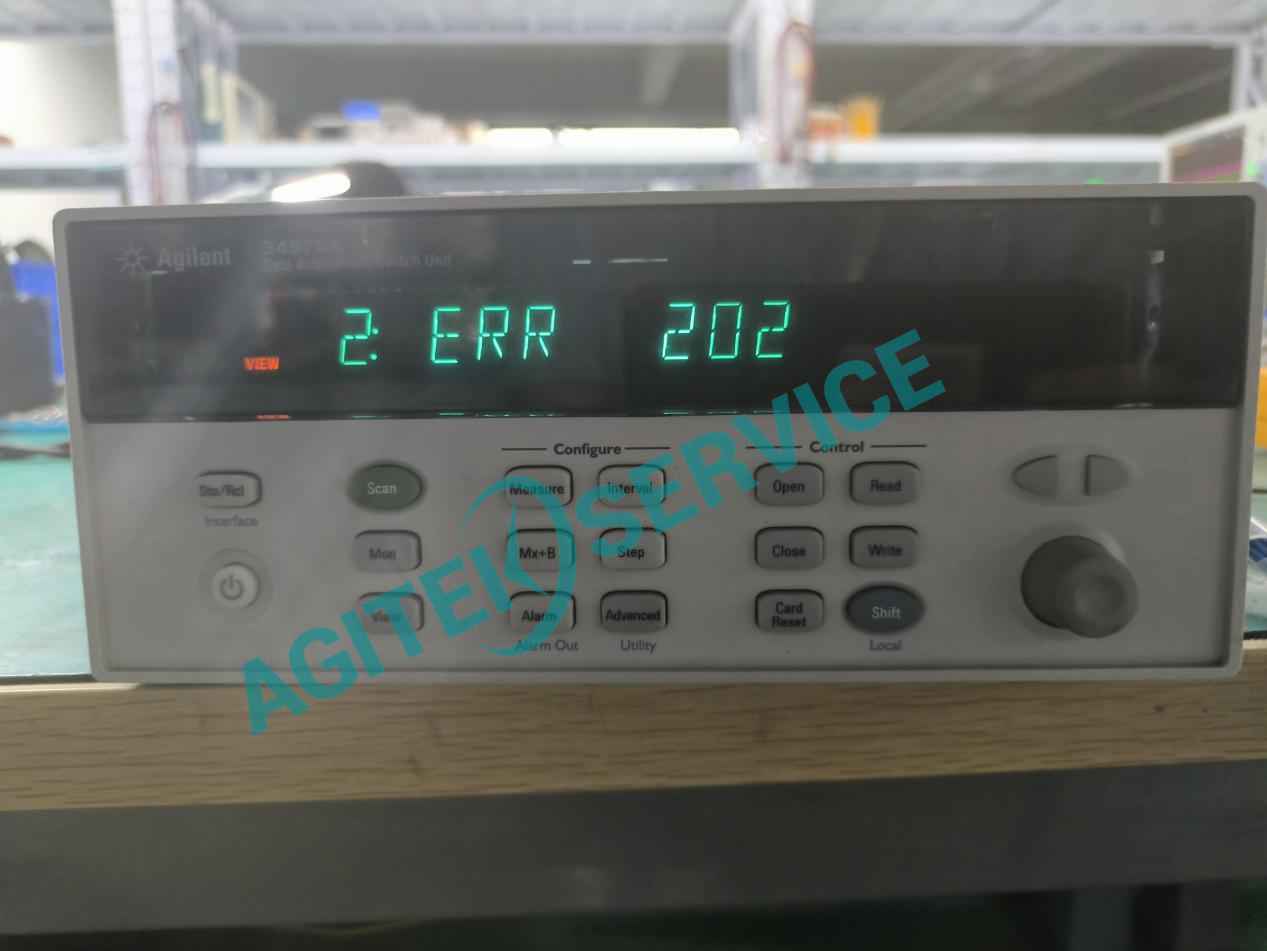

1.無法開機或開機後反複重啟

先查保險絲（大部分在電源輸入插座旁），用萬用表通斷檔測一下，燒了就換同規格。

保險絲好的，測量電源板輸出電壓是否正常。34970A/34972A的電源板輸出多組電壓（±15V、+5V等），某一路缺失會導致主板不工作。

34980A如果開機自檢報錯後自動關機，常見原因是ADC采集板損壞（維修案例中有多例），需要更換ADC組件。

如果屏幕完全不亮但風扇轉，VFD顯示屏驅動或屏本身壞的概率大，可以外接GPIB/LAN發命令看能否響應，若響應則基本確定顯示部分問題。

2.測量通道異常——某通道測不準、所有通道無讀數

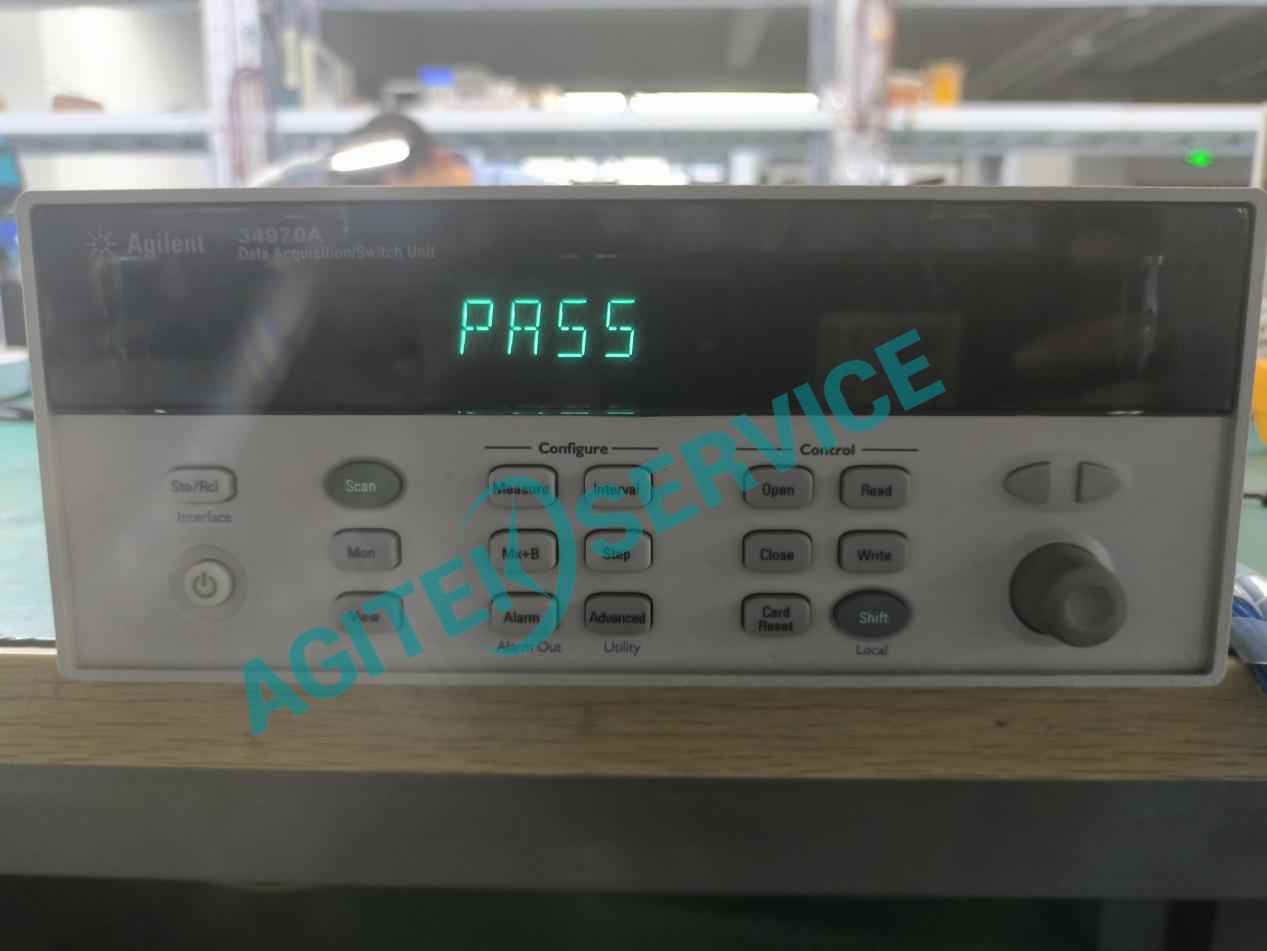

先做自校準（前麵板Cal鍵），自校準PASS但測量仍偏，問題可能在前端多路複用器模塊（繼電器接觸電阻變大或通道間串擾）。

自校準FAIL，說明內部DMM或參考電壓源有問題。34970A的參考板損壞會導致全量程偏差，維修案例中更換參考板上的基準芯片後恢複。

34980A的模塊通道如果有規律性偏差（例如奇數通道正常、偶數通道異常），通常是模塊上的多路複用器開關陣列故障，需要更換模塊或維修繼電器板。

3.通訊接口失效——GPIB無響應、LAN連不上、USB不識別

34970A報錯“625”是典型的GPIB通訊故障，大多指向主板上的IO轉換芯片損壞，更換該芯片或主板後可解決。

34972A的LAN口燒壞很常見——帶電插拔網線或雷擊導致網絡變壓器擊穿，修這類故障要換LAN隔離變壓器並檢查後麵PHY芯片是否連帶損壞。

USB不識別但LAN正常的，先排除驅動和線纜問題，硬件上通常是USB接口座的ESD保護器件短路，更換保護管即可。

4.顯示屏花屏、黑屏、缺筆畫

34970A的VFD屏屬於真空熒光管，老化後會變暗、缺劃或全黑。如果是驅動芯片問題，更換驅動IC；屏本身老化則需整體更換VFD模組。

34980A的LCD屏問題較少，出現花斑大多因為背光高壓板或排線接觸不良，重新插拔排線往往能解決。

5.按鍵或旋鈕失靈

前麵板按鍵是微動開關，長期使用後觸點氧化或彈片疲勞，更換對應按鍵開關即可。旋鈕編碼器磨損會導致調節時跳數或無效，換編碼器組件。

三、維修中容易踩的幾個坑

模塊與主機不匹配導致誤判：34980A的模塊維修後裝回，如果主機軟件版本過低可能不識別，維修後需要確認固件版本。

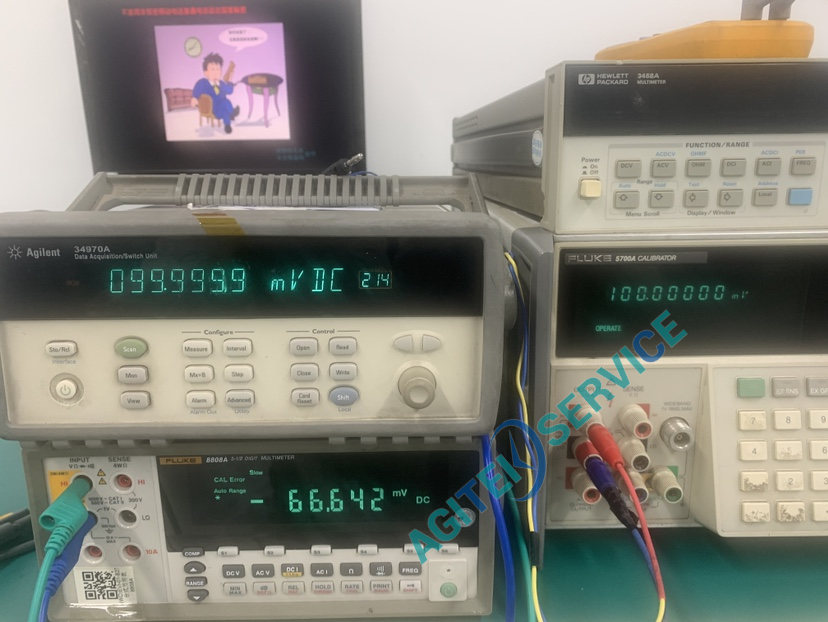

校準數據丟失：部分維修操作（換主板、換DMM板）會清空出廠校準數據，換完必須做整機自校準和外部校準，否則測量誤差會超差。

靜電損傷：數據采集器的輸入通道直接連到前級放大器，維修時如果不戴腕帶，徒手摸信號線，可能引入額外損壞。建議送修時也盡量做好防靜電包裝。

四、日常維護建議（減少故障發生）

定期檢查輸入端子是否有氧化或鬆動，氧化層會增加接觸電阻，導致小信號測量偏差。

保持通風口清潔，灰塵堆積會降低散熱效率，電源板和功放模塊過熱會縮短壽命。

非必要不要帶電插拔模塊（尤其34980A），雖然設計支持熱插拔，但實際維修中有不少因熱插拔導致背板接口損壞的案例。

五、可維修型號一覽

是德/安捷倫全係列數據采集器及配套模塊均可維修，主要包括：

主機：34970A、34972A、34980A

常用模塊：34901A（20通道多路複用器）、34902A（16通道高速多路複用器）、34908A（40通道單端多路複用器）、34903A（20通道執行器/開關）、34904A（4×8矩陣）、34905A/34906A（50Ω/75Ω射頻多路複用器）、34907A（多功能模塊）等。

送修時建議把故障現象（具體報錯代碼、哪個通道異常、通訊方式）寫得越清楚越好，這樣工程師可以帶著方向去排查，省下的時間就是省下的維修費用。
