是德科技PNA係列微波網絡分析儀是射頻微波測試領域的標杆設備，廣泛應用於濾波器、雙工器、放大器、變頻器及各類有源/無源器件的S參數測量。其高性能接收機架構和靈活的硬件配置使其在研發和產線測試中都扮演著關鍵角色。設備在長期高負荷運行後，難免出現各類故障。

一、常見故障現象及診斷思路

PNA係列網絡分析儀采用Windows嵌入式係統和多通道接收機架構，故障診斷需分層進行。

1. 不開機

不開機需逐級排查供電鏈路。首先確認外部供電及保險管是否正常，保險管熔斷往往意味著後端存在短路，不可貿然更換後強行開機。其次檢測電源模塊各組輸出電壓（+5V、+12V、-12V、+15V、+3.3V等），輸出異常多為濾波電容老化或整流元件損壞。若供電正常但仍無法啟動，需排查主板——觀察CPU風扇是否轉動，若無反應則主板未上電；若風扇轉動但屏幕黑屏，常見原因為內存條金手指氧化接觸不良或硬盤故障導致係統無法加載，重新拔插內存條有時即可解決。

2. SOURCE UNLEVELED（源輸出非穩幅）

此告警表示ALC環路檢測到輸出功率無法達到或穩定在設定值。排查從三個層麵入手：源模塊層麵，合成源內部放大器老化或倍頻器效率下降會導致輸出功率不足；ALC環路層麵，檢波器響應偏移、耦合器端口不良或環路放大芯片性能劣化都會導致穩幅失效；射頻路徑層麵，機械開關觸點磨損、衰減器卡死或內部半剛性電纜斷裂均會造成路徑損耗異常增大。可先用功率計在端口直接測量，全頻段偏低則故障在源或ALC環路，特定頻段偏低則重點查該頻段的開關和濾波器。

3. 失鎖

鎖相環無法鎖定到參考源，直接導致頻率精度下降。排查重點有三：參考晶振老化是最常見原因，用頻率計測量10MHz參考輸出，偏差超過數Hz即需更換；VCO調諧電壓偏移多由環路濾波器中電容漏電或電阻變值引起；此外鎖相環芯片損壞或供電紋波過大也會導致失鎖。需用頻譜儀逐級檢查鎖相環各節點信號質量。

4. 基線異常

跡線出現紋波、毛刺或漂移，需多維度排查。接收機本底噪聲惡化（放大器噪聲係數增大或混頻器損耗增加）會導致跡線噪聲抬升；中頻模擬通路元件老化或接觸不良會引起信號畸變；散熱不良導致內部溫升也會加劇基線漂移。此外，前麵板連接器彈性片疲勞或端口螺紋損傷會造成接觸不一致，排查時應先更換測試電纜進行交叉驗證。

5. 測量數據不準、不穩定

首先確認校準狀態——校準文件是否有效、校準件是否在有效期內，很多時候"數據不準"並非硬件故障而是校準不當。排除校準因素後，檢查接收機各通道增益是否一致，可用同一信號源分時輸入各通道對比讀數。源輸出功率平坦度也需用功率計逐頻點驗證。校準件老化是易被忽視的因素，建議定期校驗。

6. 接收機損壞

通常表現為某端口完全無響應或讀數極低。最常見原因是端口注入過大直流電壓或射頻功率，導致第一混頻器或限幅保護電路燒毀。測試有源器件必須串接隔直器和衰減器。定位時可交換端口對比測試，確認故障通道後逐級排查前端限幅器、耦合器、混頻器等器件。

二、日常使用中的防護要點

規範操作和定期維護是延長PNA係列使用壽命、減少故障發生的根本保障。

輸出/輸入端口保護是重中之重。所有射頻端口嚴禁注入直流電壓或超出額定範圍的射頻功率。測試有源器件時務必在被測件與儀器端口之間串接隔直器和衰減器。一次疏忽導致的接收機損壞，維修成本往往非常高昂。

靜電防護不容忽視。尤其在幹燥環境下，操作人員接觸儀器前應先觸摸接地金屬釋放身體靜電。雖然PNA係列端口內置了一定的ESD保護電路，但反複的靜電衝擊仍會逐步劣化保護器件的性能，最終導致接收機靈敏度下降。

環境條件需嚴格控製。PNA係列工作溫度範圍為0°C至40°C，相對濕度10%至85%且無結露。儀器應遠離熱源，機櫃安裝時確保通風間距，定期清潔風扇濾網。長期存放應選擇幹燥通風環境，避免高溫、潮濕或腐蝕性氣體。

校準與驗證應定期進行。建議每12個月進行一次計量校準。在日常使用中，可用已知特性的校驗件（如開路器、短路器、固定負載）快速驗證儀器的當前狀態。養成保存儀器狀態和校準記錄的習慣，有助於在出現問題時追溯和判斷。

連接操作須規範。所有射頻連接器應在對準後徒手擰緊，再用扭矩扳手加至規定扭矩，禁止使用扳手強行旋緊。過緊會損傷連接器螺紋和彈性片，過鬆則導致接觸不良。測試電纜應定期檢查外觀和電性能，發現磨損或性能下降及時更換。

三、維修案例實錄

以下為三例PNA係列實際維修記錄，供參考。

案例一

型號：N5242A

故障現象：開機後儀器自檢通過，但測量時出現"SOURCE UNLEVELED"告警，所有端口均無輸出

檢測過程：用功率計測量各端口輸出，確認全頻段無功率輸出。檢查源模塊供電正常，控製信號正常。進一步檢測源模塊內部，發現末級放大器供電端的電感開路，放大器因失電而無法工作

維修方式：更換同規格電感，重新焊接後源模塊恢複輸出

修複結果：全頻段輸出功率恢複正常，SOURCE UNLEVELED告警消失，S參數測量結果與正常狀態一致

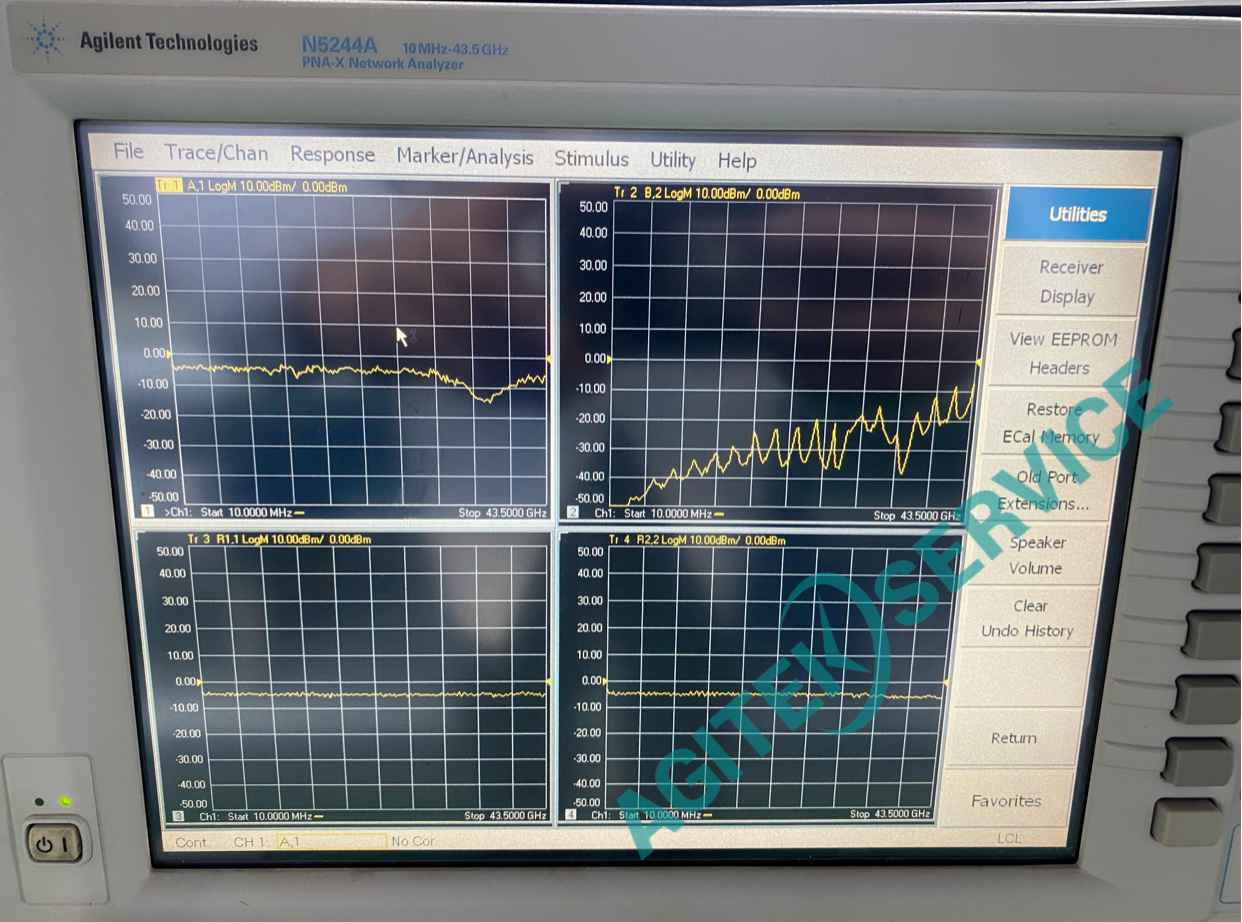

案例二

型號：N5245A

故障現象：2端口接收通道測量數據明顯偏低，1端口正常

檢測過程：交換1、2端口測試電纜進行交叉驗證，確認故障跟隨2端口。用已知功率的信號源分別輸入兩個端口，2端口讀數比1端口低約15dB。打開儀器檢查2端口接收前端，發現耦合器到混頻器之間的半剛性電纜接頭處有輕微斷裂

維修方式：更換損壞的半剛性電纜組件，重新裝配並進行接收機增益校準

修複結果：兩端口接收通道增益恢複一致，全頻段S參數測量準確

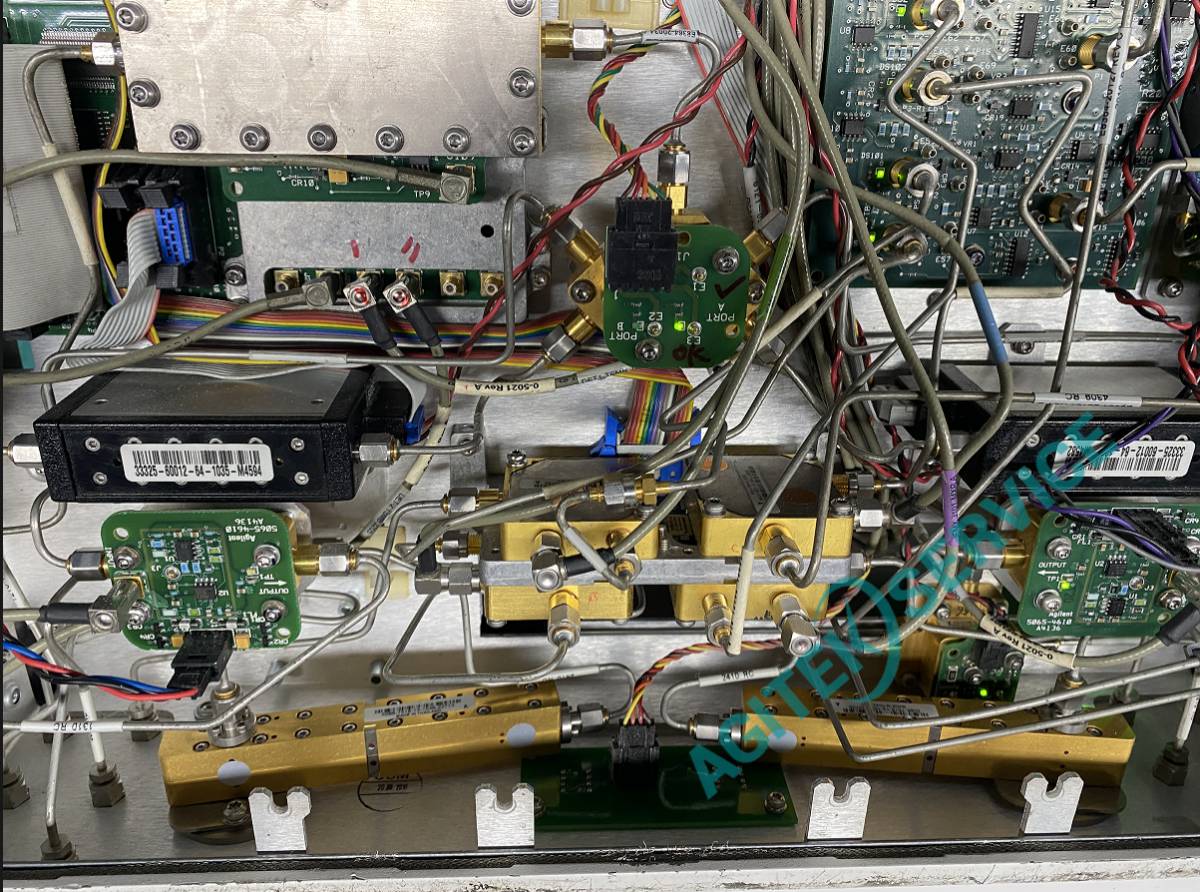

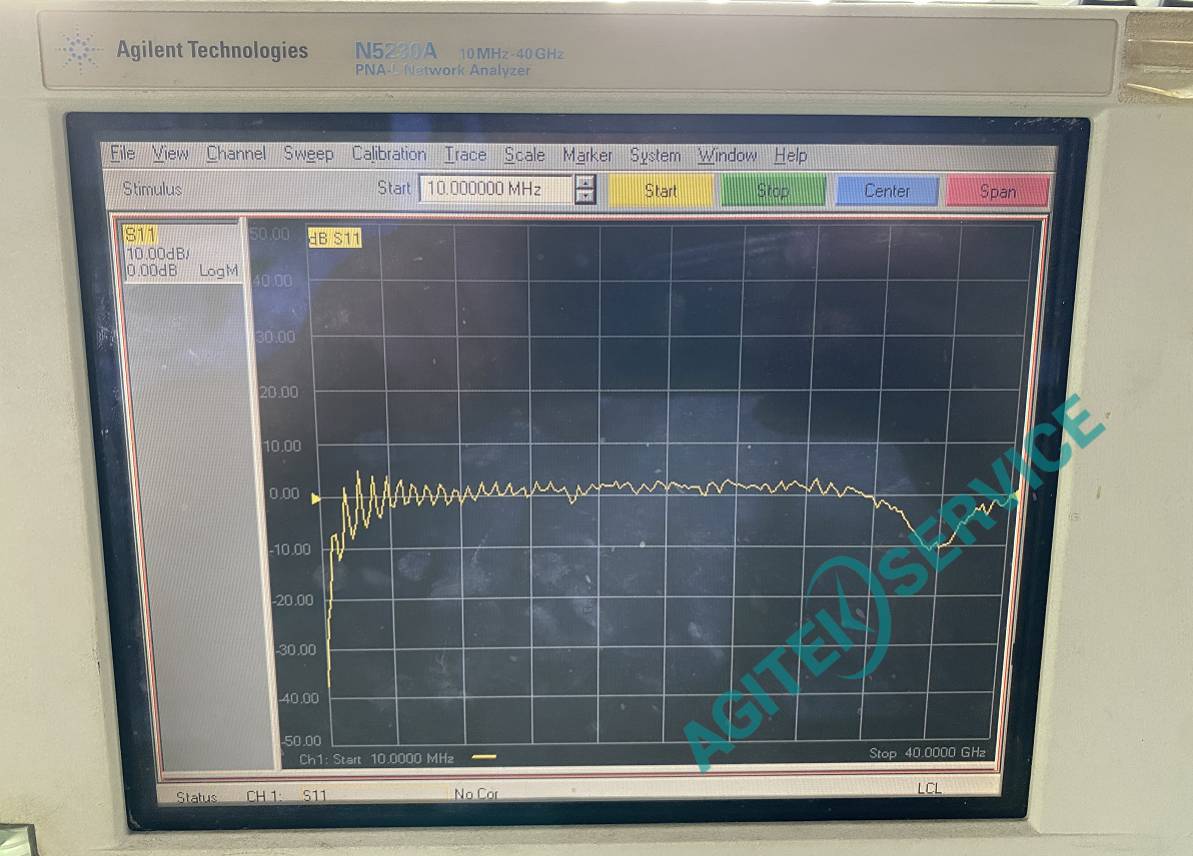

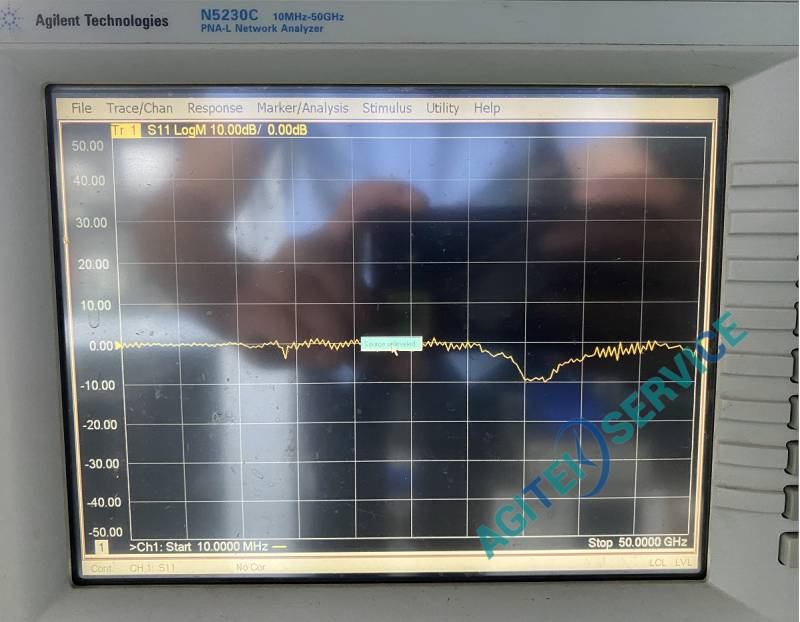

案例三

型號：N5230A

故障現象：用戶反映測量結果重複性差，同一器件每次測量S11曲線差異明顯

檢測過程：首先更換測試電纜排除電纜因素，問題依舊。檢查1端口射頻連接器，發現內部彈性片有明顯疲勞變形，導致每次連接DUT時接觸狀態不同。用顯微鏡觀察確認彈性片已失去彈性

維修方式：更換前麵板射頻連接器組件，安裝後使用扭矩扳手驗證連接力矩

修複結果：測量重複性恢複，同一器件多次連接測量結果一致性良好

四、可維修故障類型

深夜福利AV維修租賃針對是德PNA係列網絡分析儀提供以下故障的專業維修服務：

不開機

SOURCE UNLEVELED

失鎖

基線異常

測量數據不準、不穩定

接收機損壞

五、可維修型號全覽

是德/Keysight PNA係列網絡分析儀可維修型號：

N5247B、N5245B、N5244B、N5242B、N5241B、N5249B、N5227B、N5225B、N5224B、N5222B、N5221B、N5235B、N5234B、N5232B、N5231B、N5239B、N5290A

六、關於深夜福利AV

深夜福利AV維修租賃長期從事是德/安捷倫全係列網絡分析儀的芯片級維修，擁有配套的校準件、功率計、頻譜儀等驗證設備，可完成PNA係列從故障診斷、器件級修複到全指標校準的完整維修流程。

維修流程：故障谘詢 → 免費檢測 → 出具報告與報價 → 客戶確認 → 維修校準 → 驗收交付。修複後按原廠指標進行校準驗證，提供相應保修期。

如您的PNA係列網絡分析儀出現上述或其他疑難故障，歡迎聯係深夜福利AV維修租賃獲取技術支持。
