一、圖像模糊：多級故障的“係統性診斷”

在高速成像領域，AMETEK（阿美特克）高速攝像機憑借超高的幀率、卓越的圖像質量及寬廣的動態範圍，廣泛應用於航空航天、汽車碰撞測試、科研實驗及工業自動化等專業場景。然而，當高速攝像機突然出現圖像模糊、畫質不清時，整個測試數據的有效性便會受到根本性質疑。高性能高速攝像機的成像清晰度依賴從鏡頭光學、圖像傳感器到處理電路的完整鏈條。AMETEK V77、V1210等型號的維修資料將“圖像模糊、成像失真”列為最核心的可維修故障之一，而同樣是AMETEK旗下的V611高速相機維修案例也多次涉及“圖像模糊花屏、有雪花點”的故障。一旦出現圖像模糊，隻有係統性追溯整個成像鏈路才能精準鎖定根源。

從深夜福利AV測試科技的維修實踐來看，圖像模糊根源往往集中在以下五個層麵：

光學組件故障（鏡頭汙染、對焦不準）：鏡頭汙染是高速攝像機圖像模糊最常見的“假性故障”。在Phantom高速攝像機的官方用戶手冊中，鏡頭表麵或傳感器表麵的灰塵顆粒是導致圖像出現固定黑點或模糊斑塊的常見原因。同時，對焦不準、光圈調整不當、鏡頭內部起霧等光學問題，都會導致部分區域成像不清。

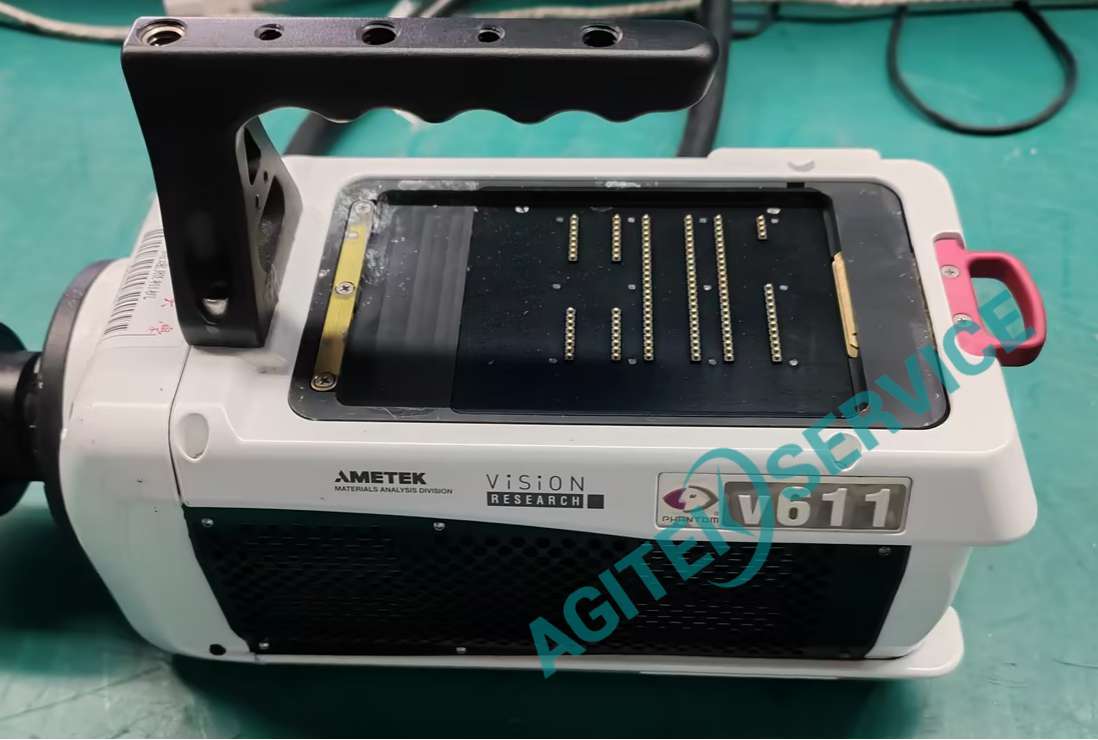

圖像處理控製電路失效：當高速攝像機傳感器采集到的光信號雖正確傳導，但後續的信號處理環節出現斷裂時，圖像質量會直接劣化。在AMETEK V611高速相機的維修案例中，工程師經詳細檢測最終確認圖像處理控製電路故障，直接導致了相機圖像模糊、花屏。

傳感器性能退化或損壞：CMOS或CCD圖像傳感器是捕捉光信號的核心元件。當傳感器表麵沾染灰塵、像素點老化或部分感光區域性能退化時，圖像會呈現為整體模糊、局部陰影甚至出現條紋。一旦傳感器損壞到不可修複的程度，則需要整塊更換——這是高速攝像機維修中元器件級更換的典型操作。

電源與散熱係統異常：高速攝像機在大數據量連續工作時功耗較高，電源模塊穩定性差或散熱係統失效，都可能使圖像處理芯片在高溫下性能大幅衰退。攝像機過熱是AMETEK V77、V1210高速攝像機的常見故障之一。

數據傳輸接口/線纜故障：信號傳輸鏈路不完整時，圖像在回傳過程中可能丟幀或引入大量誤碼，最終表現為畫麵模糊、花屏。

二、從軟件到硬件：逐級剝離故障層級

當高速攝像機出現圖像模糊時，深夜福利AV測試科技遵循“由軟至硬、由外到內”的逐級排查流程，從軟件、外部光學、再到電路板與傳感器等層級鎖定故障範圍。

第一層：參數與固件初始化排查。排除軟件異常是防止誤判硬件故障的第一步。Phantom高速攝像機的官方技術支持指南指出，當攝像機處於異常運行狀態時，執行“iload”完整恢複出廠設置，可使偏離默認值的曝光、增益和圖像處理參數完全重置。有些圖像模糊可能源於白平衡（AWB）開關設置異常或環境光照條件變化過大，此時恢複出廠設置是第一步。

第二層：光學組件檢測與清潔。先檢查鏡頭外部是否有灰塵或油汙，其次確認鏡頭對焦環是否處於鎖定位置，光圈設置是否匹配拍攝景深。若圖像中存在固定位置的黑點或汙跡，則需要對傳感器表麵的濾鏡（OLPF）進行檢查和除塵。

第三層：硬件交叉驗證與鏈路測量。將故障攝像機接入另一台已知良好的主機或采集係統中，判斷模糊問題是否依然存在。同時檢查標準接口及數據線纜、電源線的接觸狀況與完整性，避免因連接器鬆動或線纜斷裂導致圖像在傳輸過程中發生“數字變形”。在AMETEK V77 V1210高速攝像機的維修中，工程師已反複驗證了這一驗證順序。

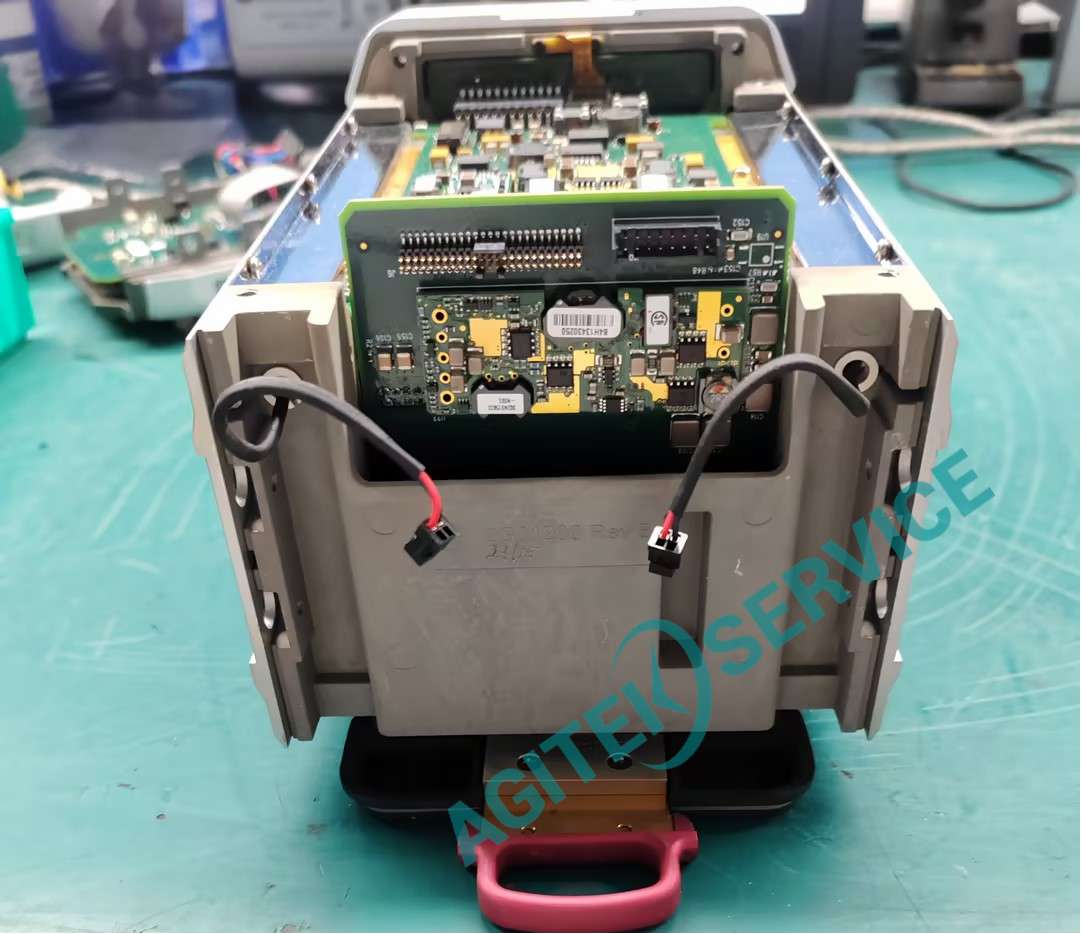

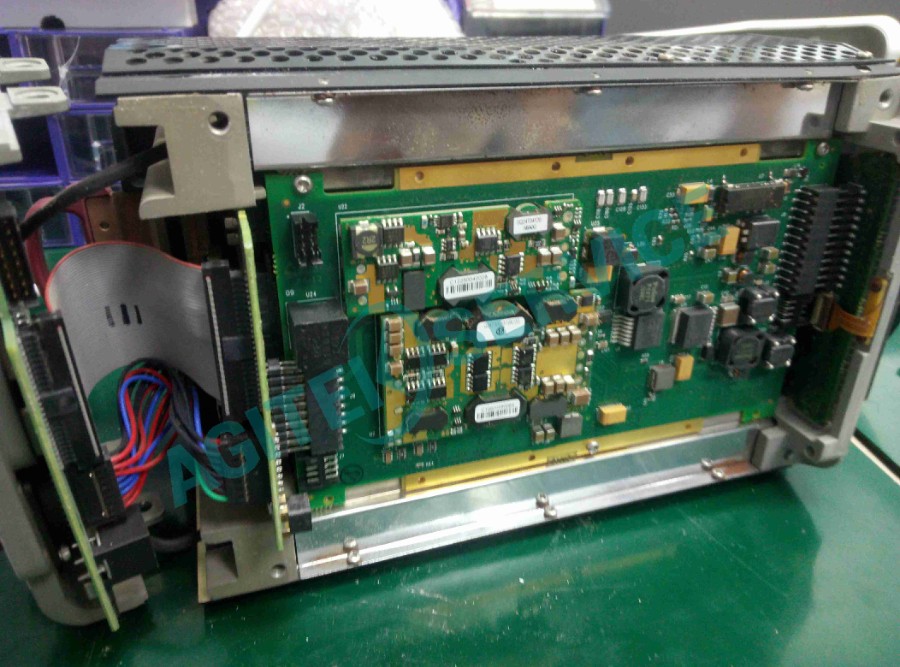

第四層：核心成像鏈路的芯片級診斷。當排除了軟件和外圍連接因素後，需進入芯片級診斷階段。通過拆機精確定位傳感器驅動電路和圖像處理芯片的輸出信號，判斷信號在哪個節點發生衰減或完全丟失。V611高速相機維修案例中，工程師通過拆機檢測最終鎖定在圖像處理控製電路的故障後，更換壞件，V611高速相機恢複正常拍攝功能。

三、維修覆蓋型號與故障範圍

深夜福利AV測試科技可維修的AMETEK阿美特克高速攝像機型號覆蓋全係列，包括V2012、V1611、V1212、V611、V77、V1210、V711等常見型號，以及VDS200Q等關聯測試係統。覆蓋的“圖像模糊”相關故障範圍包括：

圖像質量問題：圖像模糊、花屏、圖像失真、畫麵抖動、畫麵有條紋。

拍攝功能異常：拍攝速率不穩定、無法觸發拍攝。

存儲與傳輸故障：存儲卡無法識別、數據傳輸異常、丟幀。

其他常見故障：攝像機無法開機、自動關機、機身過熱、操作失靈等。

四、芯片級維修：從“板級”到“元器件級”

從故障定位到最終交付，深夜福利AV測試科技的芯片級維修體係確保每一台攝像機恢複至出廠級成像質量。當傳感器損壞到不可修複或驅動控製單元故障超出原位修複可能時，工程師將進行高精度焊接更換，更換完成後在實驗室光學環境中重新標定成像參數。在V611圖像模糊花屏的維修案例中，工程師更換壞件後相機恢複正常拍照，然後移交給質檢部門對儀器指標進行詳細檢測，確保各項指標均符合出廠標準。維修團隊還將同步檢測電源供電穩定性、散熱風扇運轉、接口及線纜完整性，最後整機裝入自動化校準平台驗證全量程成像清晰度、動態範圍、幀率穩定性等核心指標，確保各項性能合格後方可交付。

深夜福利AV測試科技維修中心配備各類型硬件檢測設備七十多台套以及十二個專業化集成維修平台，工程師經驗覆蓋傳感光學組件、控製單元、電源模塊及圖像處理板的全鏈路芯片級維修，維修台次已累計突破六萬台，服務客戶超過三萬家，助力國家科研領域節約經費上億元。公司提供維修後三個月質保及持續技術支持，最大限度降低客戶因設備停機造成的損失。

當您的阿美特克高速攝像機出現圖像模糊、畫麵花屏等成像問題時，深夜福利AV測試科技為您提供專業檢測與技術支持。
