一、設備概述

泰克MSO44是泰克4係列混合信號示波器中的主力型號，一台機器集示波器、邏輯分析儀、協議分析儀、頻譜分析儀和數字電壓表於一體。該機型采用FlexChannel靈活通道技術，模擬帶寬覆蓋200 MHz至1.5 GHz可選，配備4條模擬通道，數字通道最多可擴展至32條（可選），所有通道實時采樣率高達6.25 GS/s，記錄長度標配31.25 M點、可選62.5 M點。

MSO44配備13.3英寸高清電容觸摸屏，垂直分辨率達12位（高分辨率模式下可達16位），並具備頻譜視圖混合域分析功能。該示波器廣泛應用於嵌入式係統調試、電源轉換器驗證、高速數字信號分析等場景，是研發實驗室與產線測試中不可或缺的精密測量設備。

二、故障現象

近期，西安深夜福利AV測試科技有限公司儀器維修中心接修到客戶送來的一台泰克MSO44示波器。據客戶報修描述，儀器加電後風扇轉動，但無法正常開機啟動。

深夜福利AV儀器維修中心隨即按照客戶要求，第一時間安排工程師對儀器進行檢測。

三、故障檢測

（一）開機檢測

工程師首先對儀器進行上電驗證，確認故障現象與客戶描述一致。儀器接入市電後，按下前麵板左下角的電源鍵，可以聽到內部散熱風扇正常運轉，但屏幕無顯示，係統未能正常啟動。

（二）故障分析

根據工程師經驗判斷，這台儀器接入市電後按下開關無法開機、風扇轉但係統不啟動——這類故障現象通常指向采集板（主板）問題。泰克4係列MSO示波器基於嵌入式係統架構，開機後需要經曆數十秒的係統自檢過程。如果采集板上的關鍵電路出現故障，係統將無法完成初始化，表現為風扇轉但不開機。

結合故障現象，初步判斷故障範圍集中在采集板區域。當然，示波器無法開機也存在其他可能原因，如電源適配器故障、內部保險絲熔斷、主板電路損壞等。需要進一步拆機檢測才能精確定位。

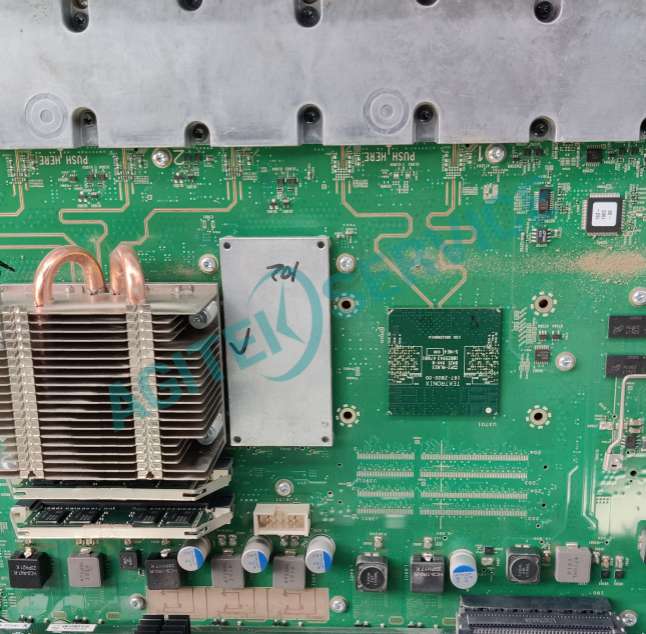

（三）拆機檢測

確定檢修方向後，工程師按照泰克4係列MSO服務手冊的操作規範，依次進行拆機操作：

拆卸外殼螺絲：首先拆卸儀器後部及底部的外殼固定螺絲，小心取下外層機殼。

拆卸內殼螺絲：打開外層機殼後，繼續拆卸內部屏蔽罩及結構件的固定螺絲。

取出采集板：小心分離內部線纜連接（包括電源線、風扇線等），將采集板從機箱中取出，進行獨立檢測。

經逐一排查，最終確認采集板上電源相關元器件失效，導致係統無法正常上電啟動。

四、維修實施

故障定位後，工程師嚴格按照防靜電操作規範開展維修作業：

更換失效元器件：針對已確認失效的采集板電源相關元器件，進行元件級更換。深夜福利AV維修中心已具備對國內外高端儀器進行芯片級維修的技術能力，能夠深入到電路板與元器件層麵進行精準診斷和修複，而非簡單的整板更換。

更換完成後，將采集板重新裝回機箱，依次連接好內部線纜，恢複內殼與外殼螺絲，整機裝配完畢。

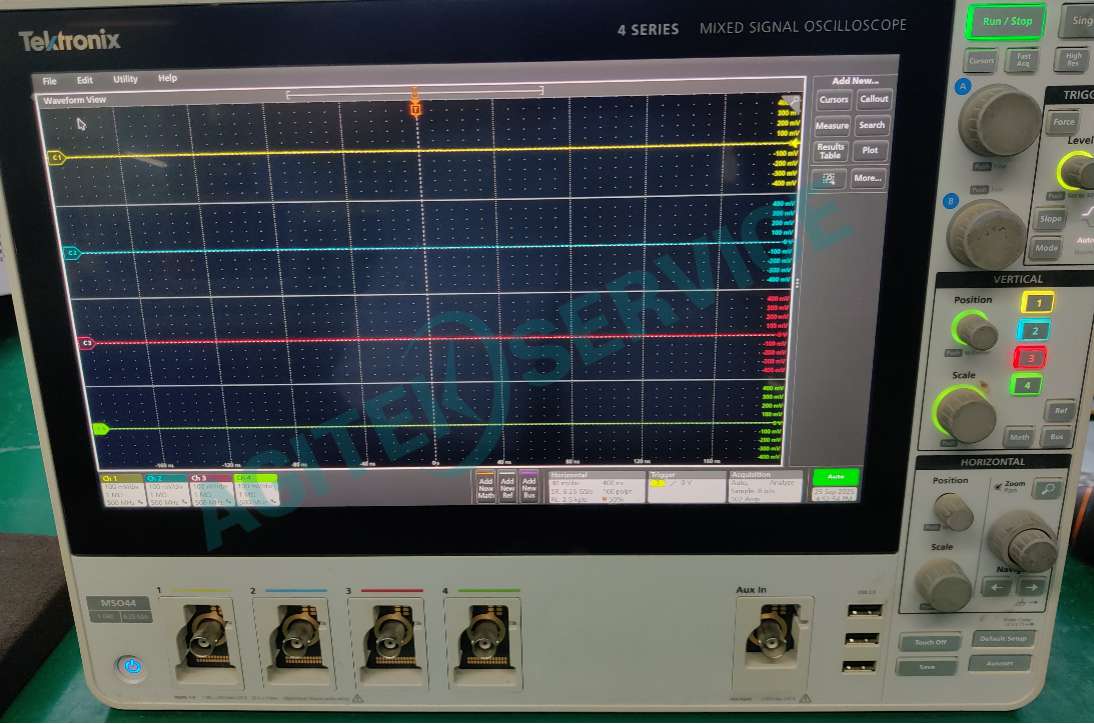

裝機測試：裝配完成後，工程師對儀器進行通電測試，儀器可以正常啟動，屏幕正常顯示，係統進入操作界麵。

五、烤機觀察與質檢驗證

（一）長時間烤機觀察

維修完成後，工程師對儀器進行長時間烤機觀察，以驗證故障是否會再次出現。烤機是儀器維修後必不可少的驗證環節，通過讓儀器在持續通電工作狀態下運行數小時甚至更長時間，可以檢驗更換元器件的可靠性以及整機工作的穩定性，確保故障得到徹底排除。

（二）質檢部門全麵檢測

烤機完成後，維修工程師將儀器送至質檢部門進行全方位檢測。深夜福利AV測試科技建立了嚴格的維修質量管控流程，所有維修完成的儀器均需經過質檢部門按照原廠標準進行全麵的功能與性能驗證。

質檢內容包括但不限於：全功能自檢（確保所有自檢項目PASS）、各通道信號測試、關鍵指標校準與驗證等。隻有全部檢測合格，儀器方可出庫交付客戶。

六、維修結果

經上述維修與檢測流程，該台泰克MSO44示波器已成功修複。儀器各項功能恢複正常，性能指標符合出廠標準。
