西安某高校實驗室送修了一台 Agilent 安捷倫6675A 直流係統電源，故障很典型：一開機就報錯，卡在自檢界麵，根本無法進入正常輸出狀態。深夜福利AV檢測後確認是控製板關鍵器件損壞，通過芯片級維修修複了問題。下麵把整個過程、判斷邏輯以及這款電源容易被忽略的幾個使用細節整理出來，給有類似情況的工程師參考。

故障表現與初步確認

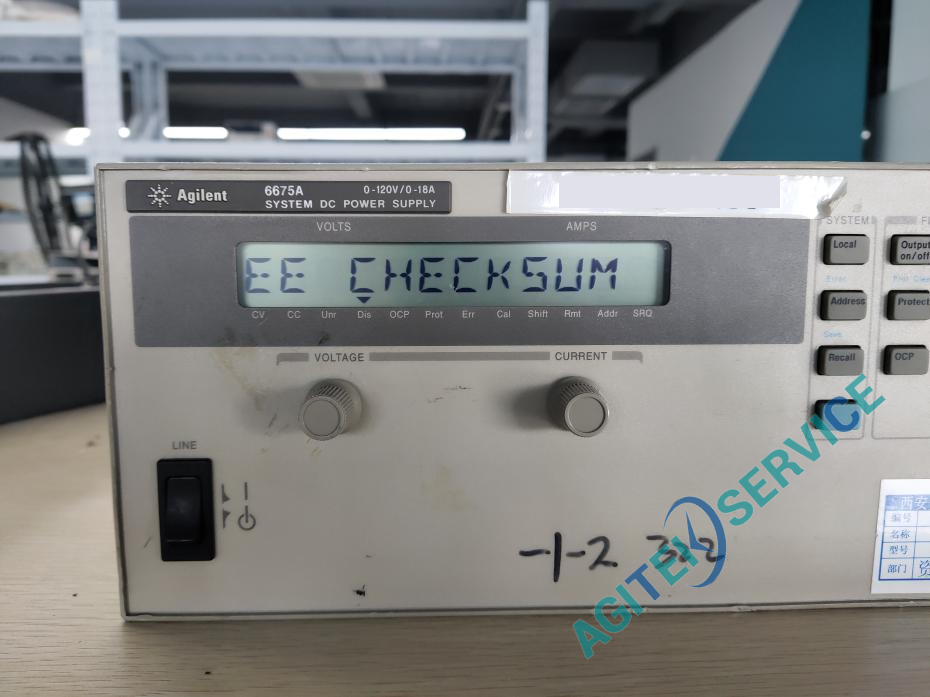

收到儀器後，通電測試，現象和客戶描述完全一致：開機屏幕亮起，但自檢進行到一半就停住，隨後彈出報錯代碼，麵板按鍵無響應，輸出端無電壓。外觀檢查沒有發現燒毀、進水或明顯撞擊痕跡，接口和按鍵也都正常。

拆機定位：為什麽是控製板

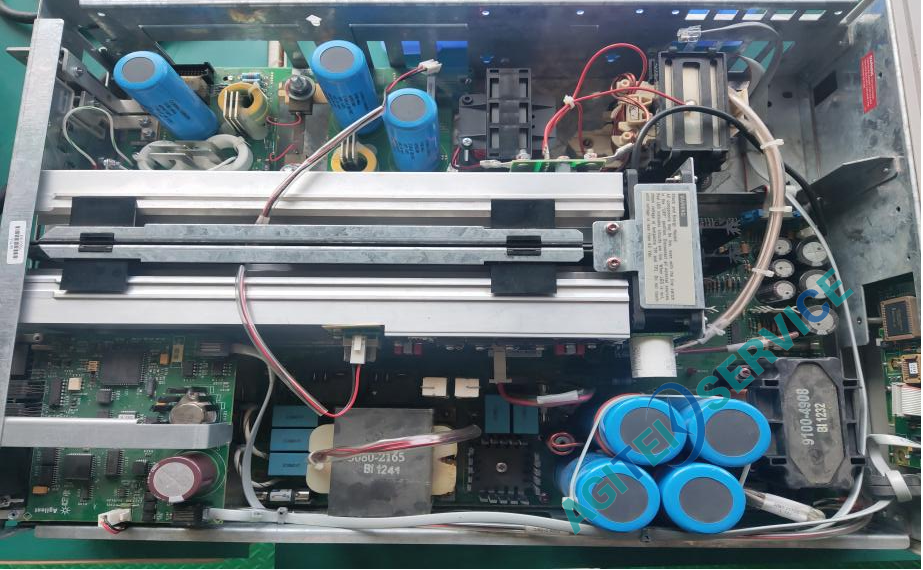

6675A 這類大功率係統電源，內部通常分為功率模塊、輔助電源、控製板和前顯示板幾個部分。開機報錯且完全進不去係統，一般不是單純的功率級問題，而是控製電路無法完成初始化，導致整機邏輯鎖死。

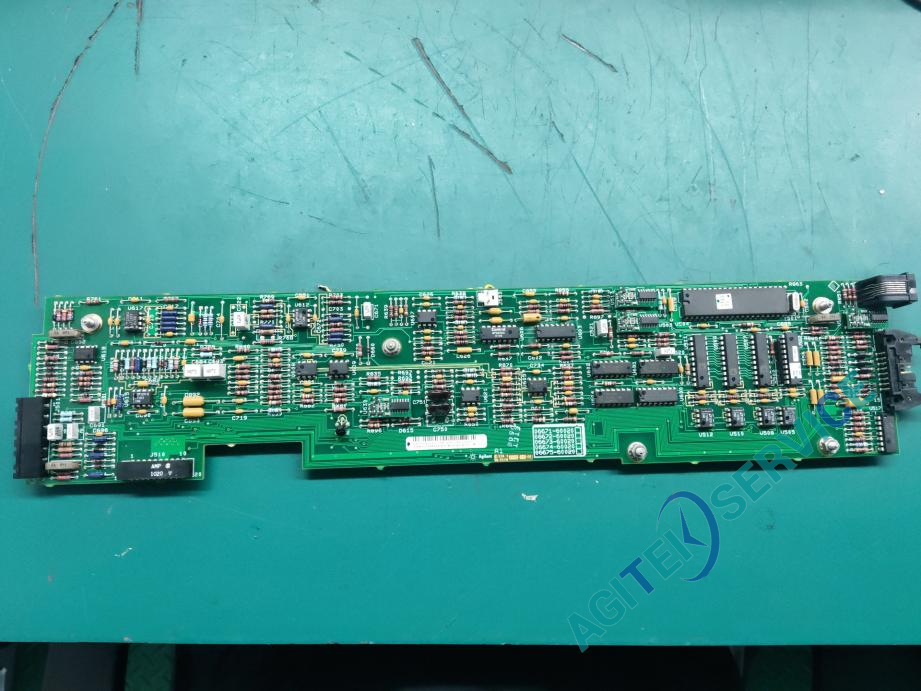

拆開後，先目視檢查控製板，沒有發現明顯的電容鼓包或燒黑。隨後用示波器追蹤開機時序，發現主控 MCU 的一路供電在啟動瞬間出現明顯跌落，導致複位電路反複觸發。沿著供電回路測下去，鎖定了一顆 DC-DC 穩壓芯片及其外圍的濾波電容——芯片輸出紋波異常，電容的 ESR 已經劣化到幾乎不起濾波作用，使得單片機反複掉電重啟，自檢自然沒法通過。

這裏有一個細節值得注意：很多人遇到電源開機報錯，會先懷疑固件或顯示板。但像 6675A 這種機型，控製板上的輔助電源部分長期處於通電待機狀態，電容老化概率高，往往是這類故障的根源。

維修措施：替換損壞器件，不做整板更換

故障點定位後，深夜福利AV沒有選擇直接換一整塊控製板，而是對板上的損壞器件進行精準更換。換了同規格的 DC-DC 芯片、低 ESR 的高頻電解電容，並把附近受高溫影響可能出現參數偏移的幾顆貼片電容一並換新。焊接後清洗助焊劑，檢查焊點。

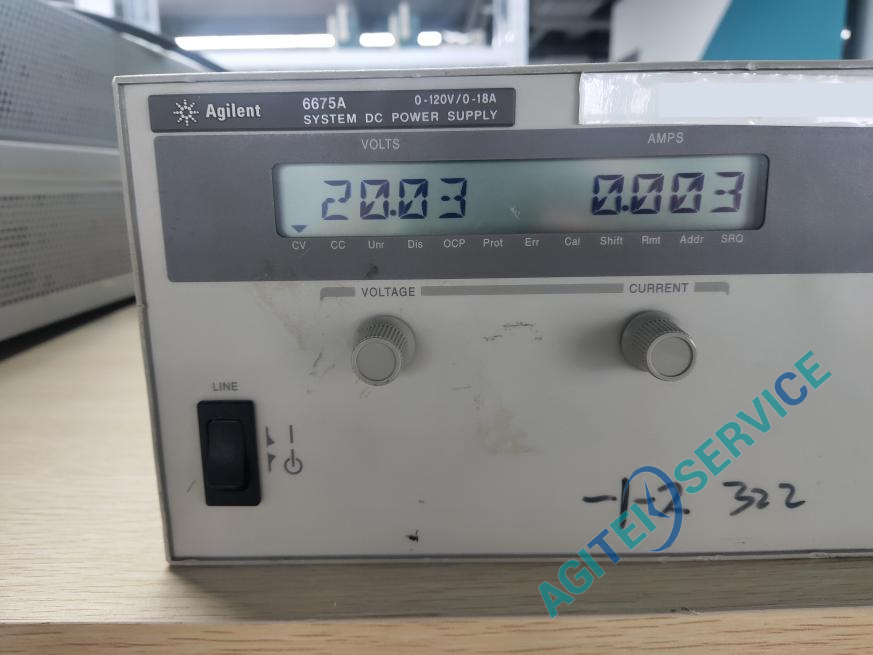

重新通電，電源自檢順利通過，屏幕進入正常操作界麵。設置電壓、電流輸出並帶載測試，輸出穩定，紋波和負載調整率都符合指標。連續烤機幾小時沒有再出現報錯，故障徹底排除。

質檢與交付

修複後用電子負載和萬用表做了全範圍測試：電壓從零到滿量程線性調節，電流限流保護正常，麵板操作與程控接口均無異常。自檢 PASS，各項指標合格，隨後打包發還客戶。

Agilent 6675A 日常使用中容易踩的坑

維修完這台電源，順便整理了三點在實際使用中容易被忽略的地方，很多報錯和損壞其實都和這些有關。

接地務必可靠

大功率直流電源的接地不隻是為了安全，也影響控製電路的穩定性。如果地線虛接，偶爾出現的共模幹擾就可能導致開機自檢異常或輸出波動。插電前養成檢查插座接地的習慣。

先斷輸出再切換接線

這台電源輸出電流可以到幾十安，如果在帶載狀態下直接擰輸出端子或改接線，浪湧和電弧很容易打壞內部器件。一定先把輸出關掉（OUTPUT OFF），確認電流歸零再動手。

注意散熱通道不堵塞

6675A 的散熱風道是從前向後走，很多機架安裝會把進風口堵住，導致內部溫度升高，加速電容和功率器件老化。定期清理進風口濾網，並保證前後有足夠的空間通風，能明顯降低故障率。
